8.1.1 隔離式主機或集線器
圖 8-1 展示了一個使用 ISOUSB211-Q1 隔離主機或集線器的應用。在此示例中，在微控制器側，V3P3V1 和 VBUS1 一起連接到一個外部 3.3V 電源。V1P8V1 電源是使用內部 1.8V LDO 通過為 VCC1 提供 3.3V 電源來生成的。在連接器側，來自 USB 連接器的 VBUS 連接至 VBUS2，而 V3P3V2 電源由內部 3.3V LDO 生成。VCC2 和 V1P8V2 一起連接到源自 VBUS 的 1.8V 外部電源。請參閱散熱注意事項，以了解有關根據需要優(yōu)化 ISOUSB211-Q1 內部功耗的選項。
去耦電容器根據電源建議部分中提供的建議放置在 ISOUSB211-Q1 旁邊。隔離式直流/直流轉換器（例如 SN6505）使用 3.3V 本地電源為 VBUS 供電。請注意，對于主機或集線器，USB 標準要求在 VBUS 上放置一個 120μF 的電容器，以便在連接下游外設時能夠提供浪涌電流。此外，建議在 VBUS 引腳附近使用 100nF 電容器來處理瞬態(tài)電流。
可以在 D+ 和 D- 線路上放置具有低電容和低動態(tài)電阻的 ESD 二極管，例如 PESD5V0C1USF?？梢赃x擇在連接器的 VBUS 引腳與 ISOUSB211-Q1 的 VBUS 引腳之間放置一個直流電阻小于 100mΩ 的鐵氧體磁珠（如圖中所示），來抑制 ESD 等瞬變。
如果使用的隔離式電源能夠在 VBUS 上提供 >1.5A 的電流，則可以根據電池充電器規(guī)范 BC 1.2 將該端口配置為 CDP 端口。為此，ISOUSB211-Q1 的 CDPENZ2 引腳必須按圖中所示接地。在這種情況下，ISOUSB211-Q1 會對來自所連外設的 BC 1.2 信號做出響應，向外設表明該端口能夠在 VBUS 上提供 1.5A 的電流。

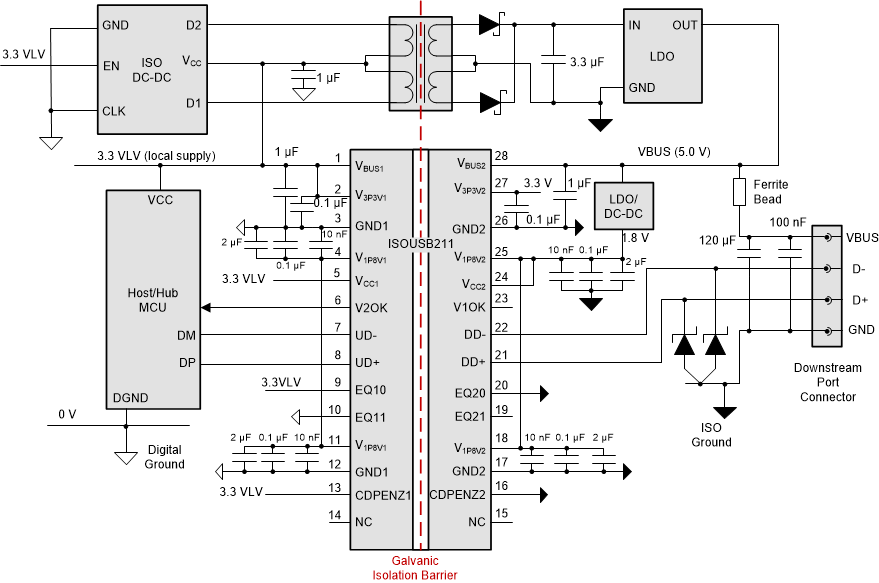

圖 8-1 采用 ISOUSB211-Q1 的隔離式主機或集線器
