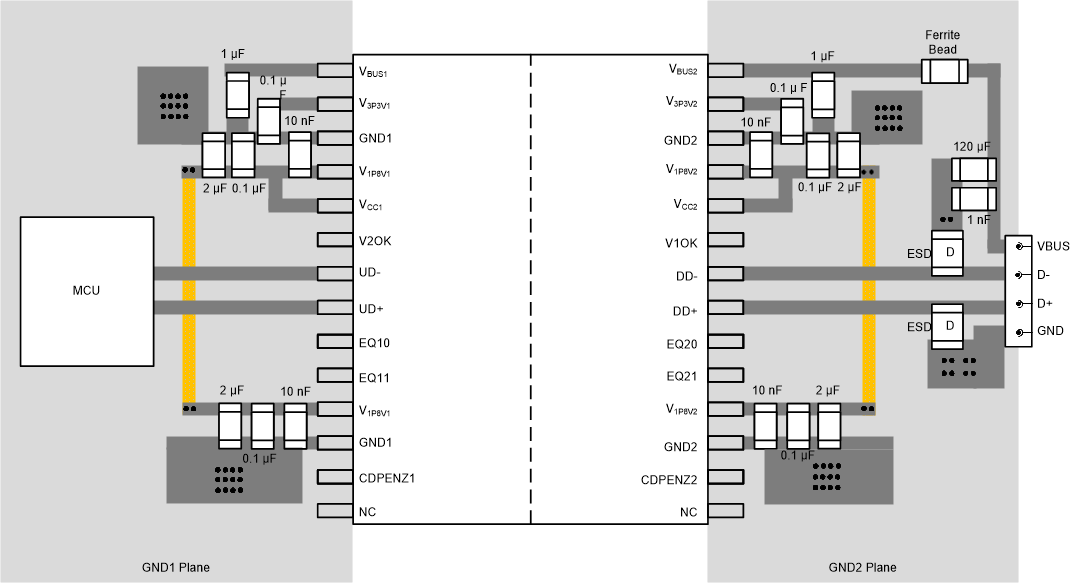

本部分中的布局示例顯示了去耦電容器和 ESD 保護二極管的建議放置方式。建議在 D+/D- 信號布線下方使用連續的接地層。建議使用小尺寸電容器 (0402/0201),以便可以將它們放置在非??拷娫匆_和相應接地引腳的位置并使用頂層進行連接。去耦電容器與相應電源和接地引腳之間的布線路徑上不應有任何過孔。當考慮放置在靠近 IC 的位置時,V1P8Vx 電源上的電容器具有更高的優先級。ESD 保護二極管應靠近連接器放置,并與接地層牢固連接。 Pins 4 and 11 for V1P8V1 and pins 18 and 25 for V1P8V2 are connected together, but this connection is after the de-coupling capacitors. If more than 2 layers are available in the PCB, this connection should be made in an inner or bottom layer (ex. Layer 3 or 4) so as to not interrupt the ground plane under the D+/D- traces. 所示的示例適用于隔離式主機或集線器,但類似的注意事項也適用于隔離式外設。VBUS 上的 120μF 電容器僅適用于主機或集線器,而不應用于外設。可以選擇在 VBUS 布線上的 100nF(和 120μF)電容器之后放置一個直流電阻小于 100mΩ 的鐵氧體磁珠,以防止 ESD 等瞬變影響電路的其余部分。為了獲得理想性能,建議盡量縮短從 MCU 到 ISOUSB211-Q1,以及從 ISOUSB211-Q1 到連接器的 D+/D- 電路板布線長度。必須避免 D+/D- 線路上的過孔和殘樁。這對于高速操作尤其重要。
可將一個小平面(例如 2mm x 2mm)連接到頂層的 GND 引腳以提高熱性能。通過多個過孔將此層連接到第二層的接地層。
