6.4.2 振蕩器和同步功能
LM25576-Q1 振蕩器頻率由連接在 RT 引腳和 AGND 引腳之間的單個外部電阻器設置。將 RT 電阻器置于非常靠近器件的位置，并直接連接到 IC 的引腳（RT 和 AGND）。要設置所需的振蕩器頻率 (F)，可通過以下公式計算 RT 電阻器的必要阻值：
使用 SYNC 引腳將內部振蕩器與外部時鐘同步。確認外部時鐘的頻率高于 RT 電阻器設置的自由運行頻率。建議在外部時鐘和 SYNC 引腳之間連接具有開漏輸出的時鐘電路。確認時鐘脈沖持續時間是否大于 15ns。

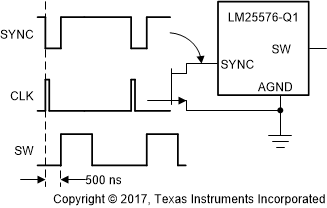

圖 6-3 與外部時鐘同步

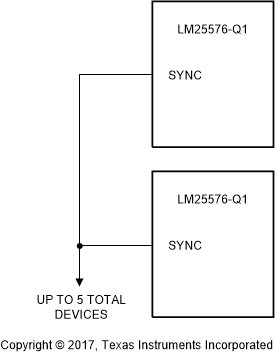

圖 6-4 從多個設備同步通過將 SYNC 引腳連接在一起，可將多個 LM25576-Q1 器件一起同步。在此配置中，所有器件與頻率最高的器件同步。圖 6-5 中的圖顯示了 LM25576-Q1 的 SYNC 輸入和輸出特性。內部振蕩器電路通過強下拉和弱上拉反相器來驅動 SYNC 引腳。當 SYNC 引腳被內部振蕩器或外部時鐘拉至低電平時，振蕩器的斜坡周期終止，新的振蕩器周期開始。因此，如果多個 LM25576-Q1 IC 的 SYNC 引腳連接在一起，具有最高內部時鐘頻率的 IC 會首先將連接的 SYNC 引腳拉至低電平，并終止其他 IC 的振蕩器斜坡周期。具有最高編程時鐘頻率的 LM25576-Q1 用作控制器，控制所有具有較低振蕩器頻率的器件的開關頻率。
圖 6-5 簡化的振蕩器方框圖及同步 I/O 電路
