6.3.1 高壓啟動穩壓器
LM25576-Q1 包含一個雙模式內部高壓啟動穩壓器，該穩壓器為 PWM 控制器和自舉 MOSFET 柵極驅動器提供 VCC 偏置電源。輸入引腳 (VIN) 可以直接接入高達 42V 的輸入電壓。對于低于 9V 的輸入電壓，低壓降開關將 VCC 直接連接至 VIN。在此電源電壓范圍內，VCC 約等于 VIN。當 VIN 電壓大于 9V 時，低壓降開關被禁用，VCC 穩壓器被啟用，以將 VCC 保持在約 7V。通過使用該雙模穩壓器，可以實現 6V 至 42V 的寬工作電壓范圍。
VCC 穩壓器的輸出的電流限制為 25mA。加電時，該穩壓器會向 VCC 引腳上所連電容器輸送電流。當 VCC 引腳上的電壓超過 VCC UVLO 閾值 5.35V 且 SD 引腳大于 1.225V 時，輸出開關將啟用，軟啟動序列開始。輸出開關保持啟用狀態，直到 VCC 降至 5V 以下或 SD 引腳降至 1.125V 以下。
可在 VCC 引腳上施加輔助電源電壓，以降低 IC 功率耗散。如果輔助電壓大于 7.3V，內部穩壓器將基本上關閉，從而降低 IC 功率耗散。VCC 穩壓器串聯導通晶體管包括一個連接在 VCC 和 VIN 之間的二極管，該二極管在正常運行時不會正向偏置。確保輔助 VCC 電壓絕不會超過 VIN 電壓。
在高壓應用中，請?zhí)貏e注意確保 VIN 引腳不會超過 45V 的絕對最大額定電壓。在線路或負載瞬變期間，VIN 線路上超過絕對最大額定值的電壓振鈴會損壞 IC。精細的 PC 板布局布線以及在 VIN 和 GND 引腳附近使用優質旁路電容器都至關重要。

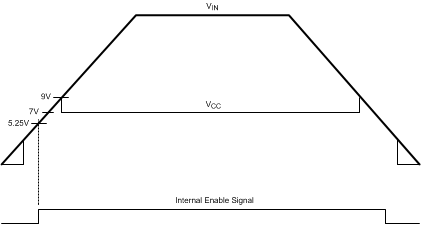

圖 6-2 VIN 和 VCC 時序
