ZHCSHC8A December 2017 – December 2025 LM25576-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 詳細說明
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PWP|20
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|20
訂購信息
3 說明
LM25576-Q1 是一款方便易用的降壓穩壓器，使用戶能夠利用最少的組件來設計和優化可靠的電源。LM25576-Q1 在 6V 至 42V 的輸入電壓范圍內工作，通過集成的 170m? N 溝道 MOSFET 提供 3A 的連續輸出電流。該穩壓器采用仿真電流模式架構，這種架構具備固有的線路調節能力、嚴格的負載瞬態響應，以及簡便的環路補償，而且不存在通常與電流模式穩壓器相關的低占空比限制問題。工作頻率可在 50kHz 至 1MHz 范圍內調節，以便對尺寸和效率進行優化。為降低 EMI，頻率同步引腳使 LM(2)557x 系列的多款 IC 可以自同步或同步到外部時鐘。LM25576-Q1 具有逐周期電流限制、短路保護、熱關斷和遠程關斷功能，確保了穩健性。該器件采用電源增強型 HTSSOP-20 封裝，并配有可輔助散熱的裸露芯片連接焊盤。LM25576-Q1 由全套 WEBENCH? 在線設計工具提供支持。
(1) 有關所有可用封裝，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

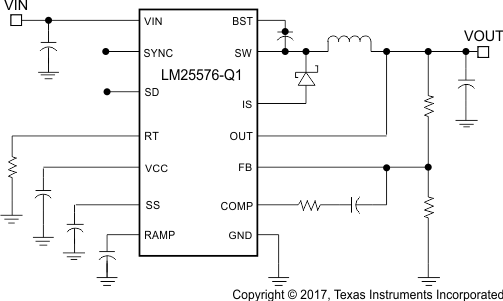

簡化版應用原理圖
