3 說明
LM74810 理想二極管控制器可驅動和控制外部背對背 N 溝道 MOSFET，從而模擬具有電源路徑開/關控制和過壓保護功能的理想二極管整流器。3V 至 65V 的寬輸入電源可保護和控制 12V 和 24V 輸入供電系統。該器件可承受并保護負載免受低至 –65V 的負電源電壓的影響。集成的理想二極管控制器 (DGATE) 可驅動第一個 MOSFET 來代替肖特基二極管，以實現反向輸入保護和輸出電壓保持功能。在電源路徑中使用了第二個 MOSFET 的情況下，該器件允許負載斷開（開/關控制）并使用 HGATE 控制提供過壓保護。該器件具有可調節過壓切斷保護功能。LM74810 采用線性穩壓和比較器方案實現反向電流阻斷。通過功率 MOSFET 的共漏極配置，可以使用另一個理想二極管將中點用于 OR-ing 設計。LM74810 的最大額定電壓為 65V。通過在共源極拓?fù)渲袨槠骷渲猛獠?MOSFET，可以保護負載免受過壓瞬態（例如 24V 電池系統中未抑制的 200V 負載突降）的影響。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM74810 | WSON (12) | 3.00 mm × 3.00 mm |
具有開關輸出的理想二極管

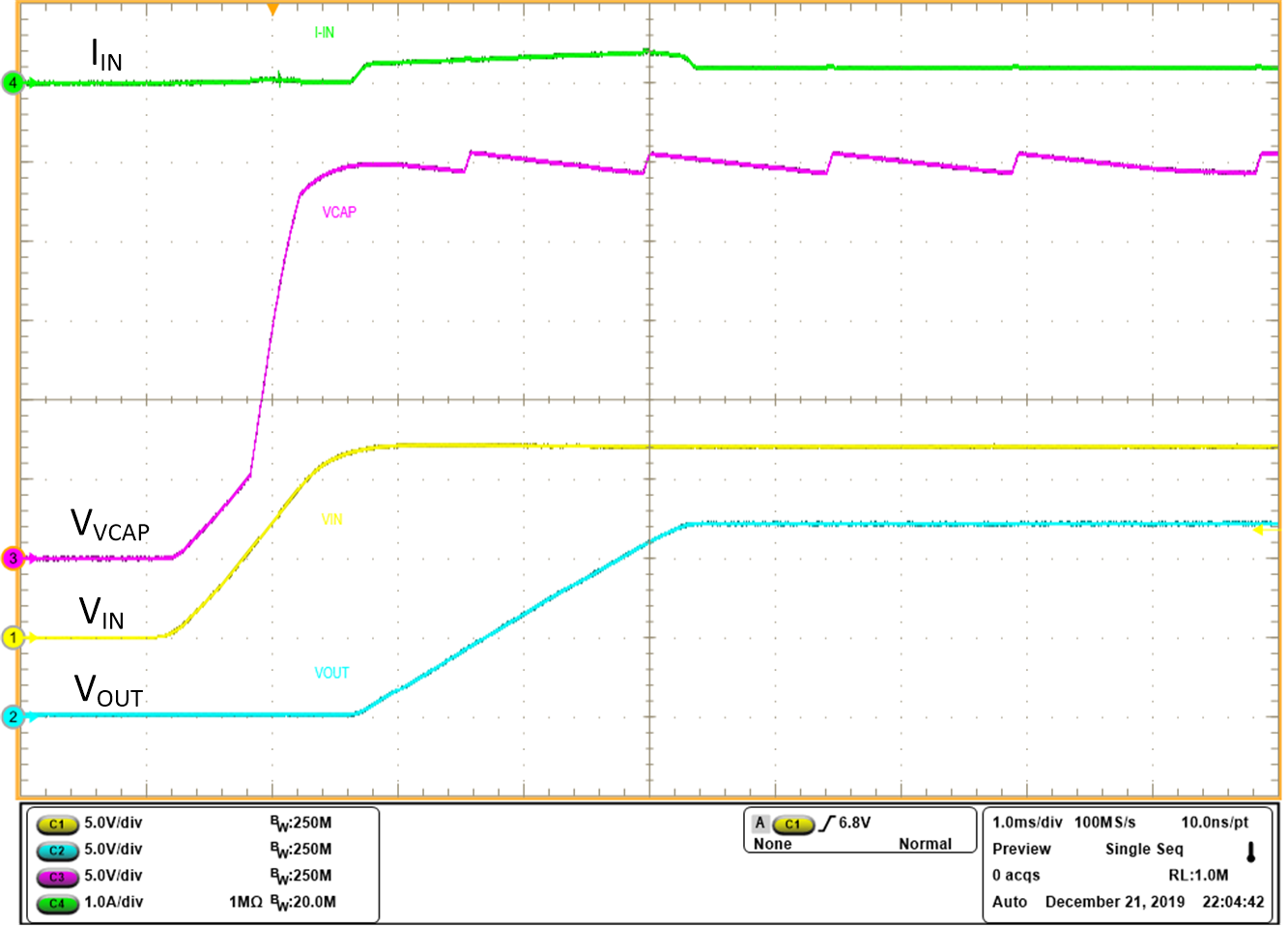

ISO16750、LV124 交流疊加性能
