5 引腳配置和功能

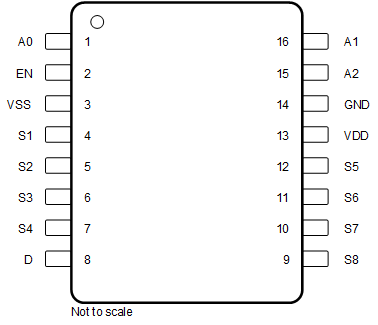

圖 5-1 MUX708-Q1: PW 封裝 16 引腳 TSSOP頂視圖

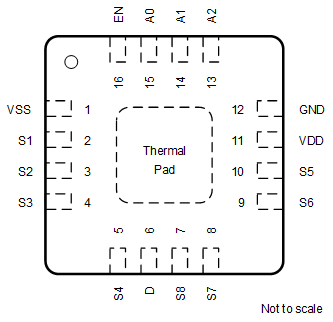

圖 5-2 MUX708-Q1: RUM 封裝 16 引腳 WQFN頂視圖表 5-1 MUX708-Q1引腳功能
| 引腳 | 類型(1) | 說明(2) | ||
|---|---|---|---|---|
| 名稱 | PW | RUM | ||
| A0 | 1 | 15 | I | 邏輯控制輸入，具有 4MΩ 內部下拉電阻。控制開關配置，如節 8.5 所示。 |
| A1 | 16 | 14 | I | 邏輯控制輸入，具有 4MΩ 內部下拉電阻?？刂崎_關配置，如節 8.5 所示。 |
| A2 | 15 | 13 | I | 邏輯控制輸入，具有 4MΩ 內部下拉電阻。控制開關配置，如節 8.5 所示。 |
| D | 8 | 6 | I/O | 漏極引腳?？梢允禽斎牖蜉敵?。 |
| EN | 2 | 16 | I | 高電平有效邏輯使能，具有 4MΩ 內部下拉電阻。當該引腳為低電平時，所有開關都關閉。當該引腳為高電平時，Ax 邏輯輸入決定打開哪個開關。 |
| GND | 14 | 12 | P | 接地 (0V) 基準。 |
| S1 | 4 | 2 | I/O | 源極引腳 1?？梢允禽斎牖蜉敵?。 |
| S2 | 5 | 3 | I/O | 源極引腳 2?？梢允禽斎牖蜉敵觥?/td> |
| S3 | 6 | 4 | I/O | 源極引腳 3。可以是輸入或輸出。 |
| S4 | 7 | 5 | I/O | 源極引腳 4。可以是輸入或輸出。 |
| S5 | 12 | 10 | I/O | 源極引腳 5?？梢允禽斎牖蜉敵?。 |
| S6 | 11 | 9 | I/O | 源極引腳 6?？梢允禽斎牖蜉敵?。 |
| S7 | 10 | 8 | I/O | 源極引腳 7?？梢允禽斎牖蜉敵觥?/td> |
| S8 | 9 | 7 | I/O | 源極引腳 8。可以是輸入或輸出。 |
| VDD | 13 | 11 | P | 正電源。該引腳是正電源電勢最高的引腳。為了實現可靠運行，應在 VDD 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。 |
| VSS | 3 | 1 | P | 負電源。該引腳是負電源電勢最高的引腳。在單電源應用中，該引腳可以接地。為了實現可靠運行，應在 VSS 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。 |
| 散熱焊盤 | — | 內部未連接散熱焊盤。建議將焊盤連接至 GND 或 VSS，以便獲得最佳性能。 | ||
(1) I = 輸入，O = 輸出，I/O = 輸入和輸出，P = 電源。
(2) 有關如何處理未使用的引腳的信息，請參閱節 8.4。
