ZHCSMX6A January 2022 – May 2022 SN74LXC2T45-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
-
6 規格
- 6.1 絕對最大額定值
- 6.2 ESD 等級
- 6.3 建議運行條件
- 6.4 熱性能信息
- 6.5 電氣特性
- 6.6 開關特性：Tsk，TMAX
- 6.7 開關特性，VCCA = 1.2V ± 0.1V
- 6.8 開關特性，VCCA = 1.5V ± 0.1V
- 6.9 開關特性，VCCA = 1.8V ± 0.15V
- 6.10 開關特性，VCCA = 2.5V ± 0.2V
- 6.11 開關特性，VCCA = 3.3V ± 0.3V
- 6.12 開關特性，VCCA = 5.0V ± 0.5V
- 6.13 工作特性
- 6.14 典型特性
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實現
- 10電源相關建議
- 11布局
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DCU|8
- DTT|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
13.1 卷帶封裝信息

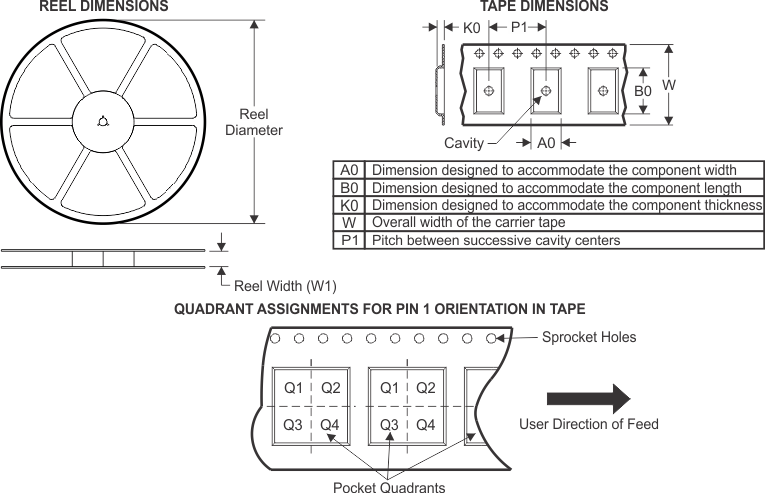

| 器件 | 封裝 類型 | 封裝圖 | 引腳 | SPQ | 卷帶 直徑 | 卷帶 寬度 W1（mm） | A0 （mm） | B0 （mm） | K0 （mm） | P1 （mm） | W （mm） | Pin1 象限 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SN74LXC8T245QDCURQ1 | VSSOP | DCU | 8 | 3000 | 178.0 | 9.0 | 2.25 | 3.35 | 1.05 | 4.0 | 8.0 | Q3 |
| SN74LXC8T245QDTTRQ1 | SON | DTT | 8 | 5000 | 180.0 | 9.0 | 1.17 | 2.17 | 0.63 | 4.0 | 8.0 | Q3 |

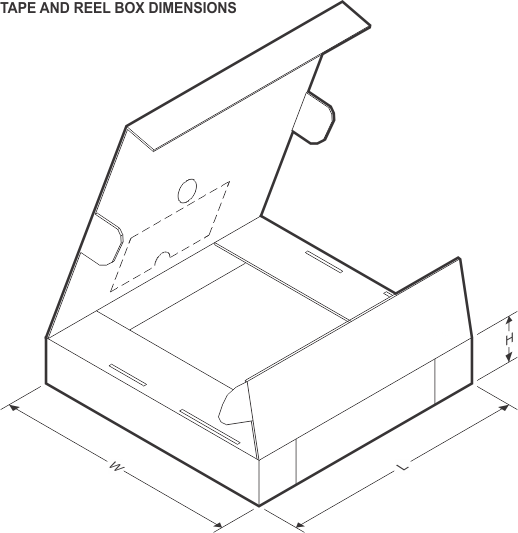

| 器件 | 封裝類型 | 封裝圖 | 引腳 | SPQ | 長度 | 寬度 | 高度 |
|---|---|---|---|---|---|---|---|
| SN74LXC8T245QDCURQ1 | VSSOP | DCU | 8 | 3000 | 180.0 | 180.0 | 18.0 |
| SN74LXC8T245QDTTRQ1 | SON | DTT | 8 | 5000 | 185.0 | 185.0 | 17.0 |
