8.1 應用信息
TDP142-Q1 是一款線性轉接驅動器，專門用于補償因 PCB 布線和線纜等無源介質導致的信號衰減而引起的符號間干擾 (ISI) 抖動。該器件可用于源端、接收端和電纜應用，在此類應用中，該器件對鏈路訓練過程透明。為了便于說明，本節展示了源端應用和接收端應用的實現方案。圖 8-1 和 圖 8-2 分別展示了 DisplayPort 源端和接收端應用的簡要框圖，其中，TDP142-Q1 能夠監聽 AUX 信號通道和 HPD 信號通道。

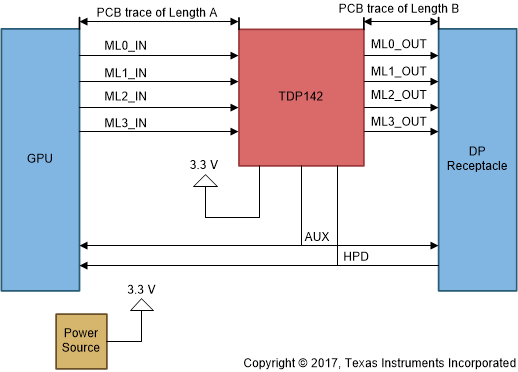

圖 8-1 TDP142-Q1 的源端應用

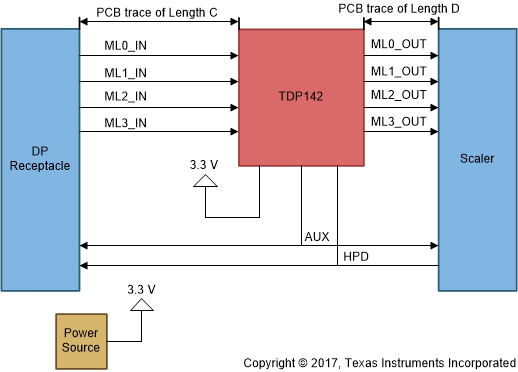

圖 8-2 TDP142-Q1 的接收端應用
