ZHCSXC2A November 2024 – February 2025 TDP142-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 參數測量信息
- 6 詳細說明
- 7 寄存器映射
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RGF|40
散熱焊盤機械數據 (封裝 | 引腳)
- RGF|40
訂購信息
3 說明
TDP142-Q1 是一款能夠監測 AUX 和 HPD 信號的 DisplayPort? (DP) 線性轉接驅動器。該器件符合 VESA? DisplayPort? 標準版本 1.4，支持 1-4 通道主鏈路接口，以符合 HBR3 標準的速率（每個通道 8.1 Gbps）發送信號。此外，該器件不受安裝位置影響。TDP142-Q1 可置于源端、電纜或接收端內，從而為總體鏈路預算有效提供負損耗分量。
TDP142-Q1 提供有多個接收線性均衡級別，用于補償電纜或電路板布線中因碼間串?dāng)_ (ISI) 而產生的損耗。TDP142-Q1 由 3.3V 單電源供電運行，支持車規 2 級溫度范圍。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

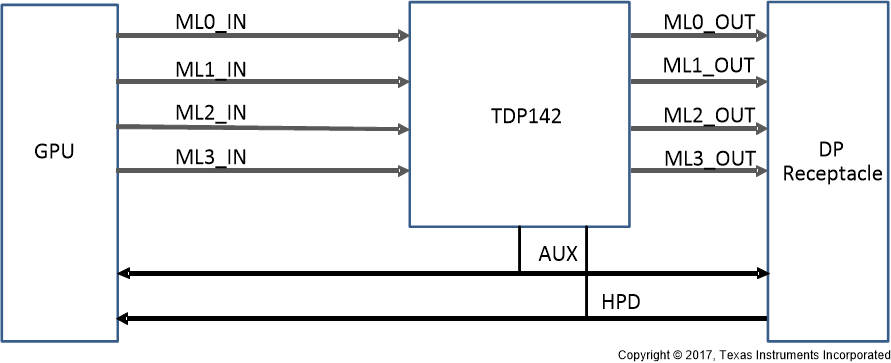

簡化版原理圖

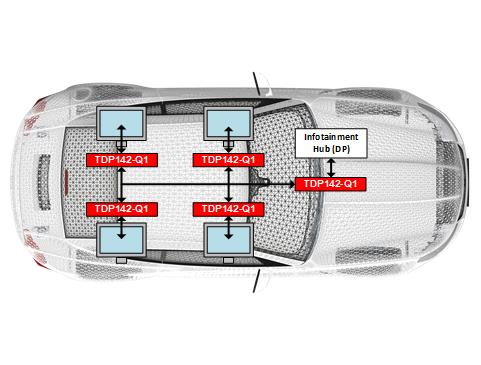

應用用例
