8.2.1 源端應用實現

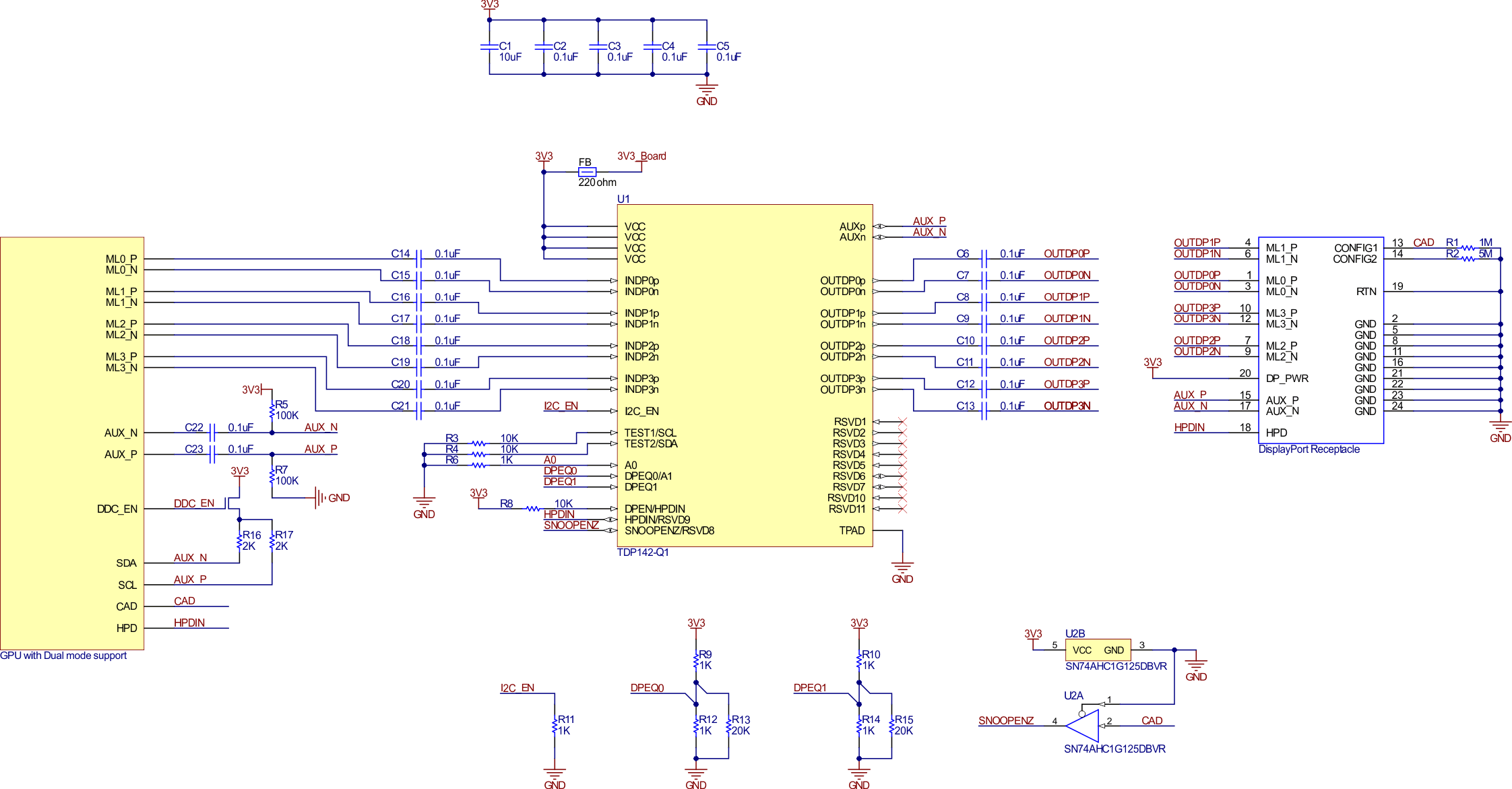

圖 8-3 展示了源端應用的原理圖。TDP142-Q1 放置在 DisplayPort 圖形處理器單元 (GPU) 和 DisplayPort 插座之間。當 SNOOPENZ 為低電平時，TDP142-Q1 監測 AUX 流量以進行電源管理。
圖 8-3 DisplayPort 源端應用的框圖
