7.1.2.1 具有遲滯功能的反相比較器
具有遲滯功能的反相比較器需要一個以比較器電源電壓 (VCC) 為基準的三電阻器網絡，如下所示。

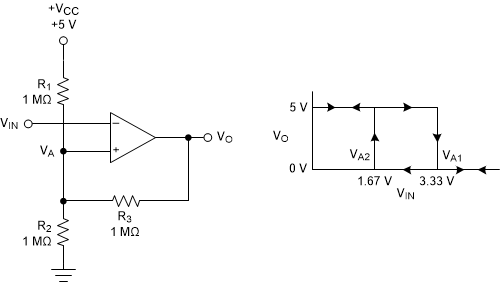

圖 7-3 采用反相配置且具有遲滯功能的 TLV3511-Q1輸出為高電平和低電平時的等效電阻器網絡如下所示。
圖 7-4 反相配置電阻器等效網絡當 VIN 小于 VA 時，輸出電壓為高電平（為簡單起見，假設 VO 切換至與 VCC 一樣高）。三個網絡電阻器可以表示為 R1 || R3 與 R2 串聯，如左上方所示。
下面的公式定義了從高電平轉換到低電平的跳變電壓 (VA1)。
方程式 1.
當 VIN 大于 VA 時，輸出電壓較低。在這種情況下，三個網絡電阻器可以表示為 R2 || R3 與 R1 串聯，如右上方所示。
使用下面的公式定義從低電平轉換到高電平的跳變電壓 (VA2)。
方程式 2.
此公式定義了網絡提供的總遲滯。
方程式 3.
