7.3.5 電感負載關斷鉗位
斷開電感負載時，電感電抗會導致輸出電壓趨于負值。過高的負電壓會導致功率 FET 損壞。為了保護功率 FET，器件在漏極和源極之間實現了內部鉗位功能，即 VDS(clamp)。
在消磁期間 (tdecay)，功率 FET 導通以進行電感能量耗散?？偰芰吭诟邆?cè)開關中耗散?？偰芰堪娫吹哪芰?(E(VS)) 和負載的能量 (E(load))。如果電阻與電感串聯，則部分負載能量會在電阻中耗散。
當電感負載關斷時，E(HSS) 會在器件上引起高熱應力。功率耗散的上限取決于器件的固有容量、環境溫度和電路板耗散。

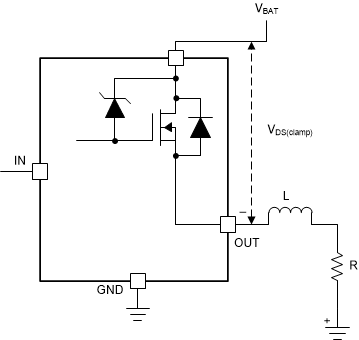

圖 7-10 漏源鉗位結構

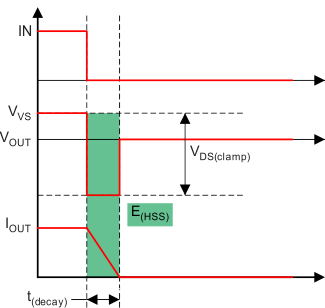

圖 7-11 電感負載關斷圖從高側開關的角度來看，E(HSS) 等于消磁期間的積分值。
當 R 大概等于 0 時，E(HSD) 可簡單地表示為：

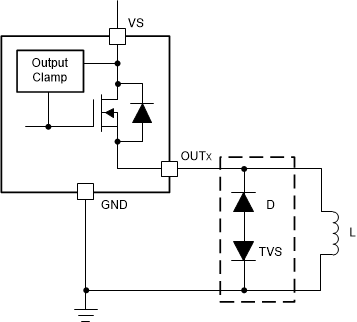

對于 PWM 控制的電感負載，建議添加如圖 7-12 所示的外部續流電路，以保護器件免受重復性功率應力的影響。TVS 用于實現快速衰減。另請參閱圖 7-12。
圖 7-12 通過外部電路提供保護
