7.2.3 應用曲線

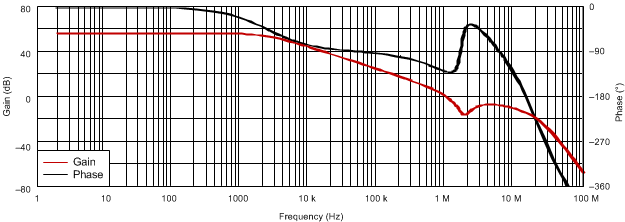

圖 7-2 顯示了 TPS51200 器件 DDR3 設計示例的波德圖仿真。
單位增益帶寬約為 1MHz，相位裕度為 52°。由于 ESL 效應，當超過 0dB 電平時，增益達到峰值。然而，峰值保持在遠低于 0dB 的水平。

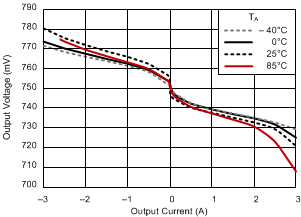

圖 7-3 顯示了典型 DDR3 配置的負載調整率，圖 7-4 顯示了其瞬態響應。當穩壓器承受 ±1.5A 負載階躍并釋放時，輸出電壓測量結果顯示直流和交流條件之間沒有差異。
| VIN = 3.3V | VVLDOIN = 1.5V | VVO = 0.75 V | |
| IIO = 2A | 3 × 10μF 電容器 | ESR = 2.5m? | |
| ESL = 800pH |
| VVIN = 3.3V | DDR3 |

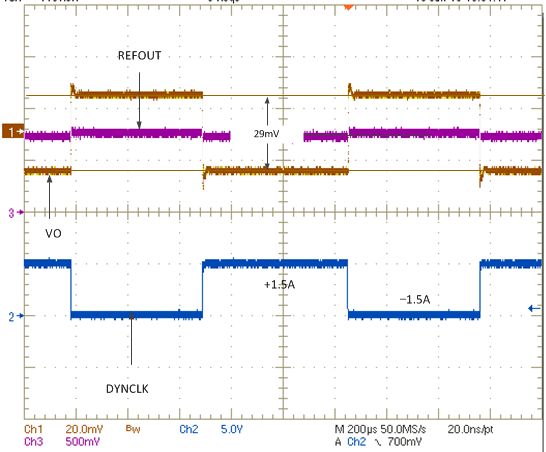

圖 7-4 瞬態波形
