ZHCSL06E February 2008 – September 2025 TPS51200
PRODUCTION DATA
TPS51200 專門設計用于為存儲器終端電源軌供電(如圖 6-3 所示)。DDR 存儲器終端結構決定了 VTT 軌的主要特性,可以灌/拉電流來維持合理的 VTT 容差。有關單個存儲器單元的典型特性,請參閱圖 6-4。
圖 6-3 采用 TPS51200 的 DDR3 VTT DIMM 的典型應用圖

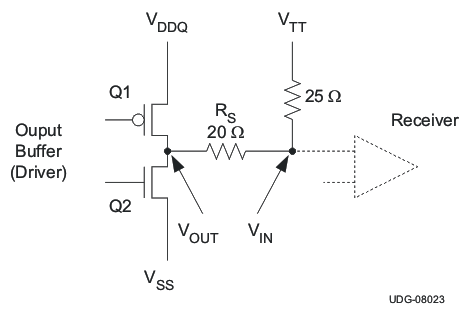

圖 6-4 DDR 物理信號系統雙向 SSTL 信號在圖 6-4 中,當 Q1 導通、Q2 關斷時:
在圖 6-4 中,當 Q2 導通、Q1 關斷時:
由于 VTT 的精度直接影響存儲器信號完整性,因此必須了解 VTT 的容差要求。方程式 1 適用于直流和交流條件,并基于適用于 DDR 和 DDR2的 JEDEC VTT 規范(JEDEC 標準:DDR JESD8-9B 2002 年 5 月;DDR2 JESD8-15A 2003 年 9 月)。
規范本身表明 VTT 必須跟蹤 VTTREF 才能實現適當?shù)男盘栒{(diào)節。
TPS51200 確保穩壓器輸出電壓如方程式 2 所示,這適用于直流和交流條件。
其中
穩壓器輸出電壓在穩壓器側進行測量,而不是在負載側進行測量。該容差適用于 DDR、DDR2、DDR3、DDR3L 和低功耗 DDR3 和 DDR4 應用(有關詳細信息,請參閱表 6-1)。為滿足穩定性要求,至少需要 20μF 輸出電容??紤]到 MLCC 電容器的實際容差,三個 10μF 陶瓷電容器足以滿足 VTT 精度要求。
| DDR | DDR2 | DR3 | 低功耗 DDR3 | |
|---|---|---|---|---|
| FSB 數據速率 | 200、266、333 和 400MHz | 400、533、677 和 800MHz | 800、1066、1330 和 1600MHz | |
| 終端 | 對于所有信號,主板端接至 VTT | 對于數據組采用片上端接。用于地址、命令和控制信號的 VTT 端接 | 對于數據組采用片上端接。用于地址、命令和控制信號的 VTT 端接 | |
| 終止電流需求 | 最大瞬態拉電流/灌電流高達 2.6A 至 2.9A | 要求不高 | 要求不高 | |
| 只有 34 個信號(地址、命令、控制)連接至 VTT | 只有 34 個信號(地址、命令、控制)連接至 VTT | |||
| ODT 處理數據信號 | ODT 處理數據信號 | |||
| 突發電流小于 1A | 突發電流小于 1A | |||
| 電壓電平 | 2.5V 內核和 I/O 1.25V VTT |
1.8V 內核和 I/O 0.9V VTT |
1.5V 內核和 I/O 0.75V VTT |
1.2V 內核和 I/O 0.6V VTT |
TPS51200 使用跨導 (gM) 來驅動 LDO。器件的跨導和輸出電流決定基準輸入和輸出穩壓器之間的壓降。典型的跨導水平在 2A 電流下為 250S,并會相對于負載發生變化,以節省靜態電流(即跨導在空載條件下非常低)。(gM) LDO 穩壓器是單極系統。由于跨導的帶寬性質,只有輸出電容決定電壓環路的單位增益帶寬(請參閱方程式 3)。

其中
由于有輸出大容量電容器要求,此類穩壓器有兩項限制需要注意。為了保持穩定性,輸出電容器 ESR 影響的零點位置必須大于電流環路的 –3dB 點。此約束意味著設計中不應使用具有更高 ESR 的電容器。此外,應該很好地了解陶瓷電容器的阻抗特性,以防止由于大 ESL、輸出電容器和 VO 引腳電壓引線的寄生電感而導致跨導 (gM) –3dB 點附近的增益峰值效應。
