7.3.2 啟用
當 EN 引腳電壓上升至高于使能閾值電壓（通常為 1.22V）且 VIN 上升至高于 VIN UVLO 上升閾值時，該器件進入其內部上電序列。電氣特性 的“啟動”一節中指定了 EN 至第一個開關延遲。
使用內部 VCC LDO 時，內部上電序列包括三個順序步驟。在第一個周期內，VCC 旁路電容器上的 VCC 電壓由 11mA 電流源充電。此 VCC LDO 啟動時間的長度隨 VCC 引腳上的電容而變化。但是，如果 VIN 電壓斜升非常緩慢，則 VCC LDO 輸出電壓將受 VIN 電壓電平限制，因此 VCC LDO 啟動時間可能會延長。由于 VCC LDO 啟動時間相對較長，因此內部 VINTREF 在這段時間內會累積并完成。一旦 VCC 電壓超過 VCC UVLO 上升閾值（通常為 2.87V），該器件便會進入第二步，即上電延遲。MODE 引腳設置檢測、SS/REFIN 引腳檢測和控制環路初始化均在這 285μs 的延遲時間內完成。當 285μs 的上電延遲結束時，軟啟動斜坡開始。在軟啟動斜坡功率級期間，僅當 SS/REFIN 引腳電壓達到 50mV 后才會發生開關。因此引入了 SS 延遲，該延遲隨 SS/REFIN 引腳上的外部電容而變化。
在圖 7-1 所示的示例中，VIN UVLO 上升閾值早于 EN 上升閾值得到滿足。在這種情況下，VCC UVLO 上升閾值成為啟動內部上電序列的門控信號，而 VIN 和 EN 之間的序列無關緊要。
在 VCC 引腳上使用外部偏置時，內部上電序列仍包括三個順序步驟。由于 VCC 電壓已經累積，因此第一個周期要短得多。還有一個 100μs 的周期讓內部基準啟動并達到調節點。在這個 100μs 的周期中，相關基準不僅包括 0.6V 的 VINTREF，還包括用于各種功能的所有其他基準電壓。然后，該器件進入第二步，即上電延遲。MODE 引腳設置檢測、SS/REFIN 引腳檢測和控制環路初始化均在這 285μs 的延遲時間內完成。當 285μs 的上電延遲結束時，軟啟動斜坡開始。在軟啟動斜坡功率級期間，僅當 SS/REFIN 引腳電壓達到 50mV 后才會發生開關。因此引入了 SS 延遲，該延遲隨 SS/REFIN 引腳上的外部電容而變化。
在圖 7-2 所示的示例中，VIN UVLO 上升閾值和 EN 上升閾值均晚于 VCC UVLO 上升閾值得到滿足。在這種情況下，VIN UVLO 上升閾值或 EN 上升閾值（以較晚滿足者為準）成為啟動內部上電序列的門控信號。

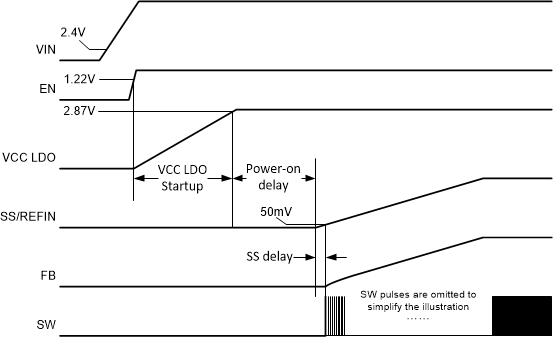

圖 7-1 使用內部 LDO 的內部上電序列

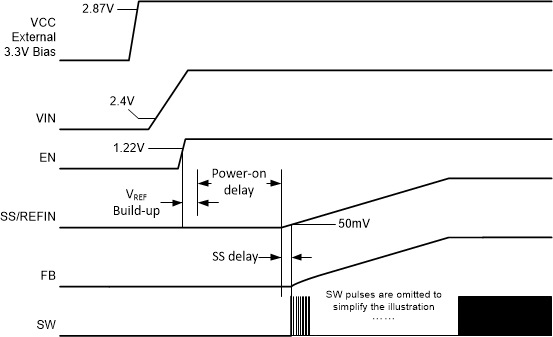

圖 7-2 使用外部偏置的內部上電序列EN 引腳有一個內部濾波器可避免因小干擾而意外導通或關斷。這個 RC 濾波器的時間常數為 5μs。例如，在 EN 引腳上施加一個 3.3V 電壓源（這個電壓源從 0V 跳至 3.3V 并具有理想上升沿）時，內部 EN 信號將在 5μs 后達到 2.086V，即達到施加的 3.3V 電壓電平的 63.2%。
在 EN 引腳和 AGND 引腳之間采用了一個內部下拉電阻。為避免影響 EN 上升/下降閾值，該內部下拉電阻設置為 6.5MΩ。借助該下拉電阻，在啟動前使 EN 引腳懸空會使 TPS548A29 器件保持禁用狀態。在標稱運行期間，當功率級開關操作時，這個大的內部下拉電阻可能沒有足夠的抗噪能力將 EN 引腳保持在低電平。
EN 引腳的建議運行條件為最大 5.5V。請勿 將 EN 引腳直接連接到 VIN 引腳。
