8.2.2.2 選擇開關頻率和工作模式
開關頻率和工作模式由 MODE 引腳上的電阻進行配置。從三個開關頻率中選擇一個：600kHz、800kHz 或 1MHz。請參閱表 7-1，了解開關頻率、工作模式和 RMODE 之間的關系。
開關頻率的選擇是在更高效率和更小系統解決方案尺寸之間進行權衡的結果。較低的開關頻率可實現較高的總體效率，但外部元件相對較大。較高的開關頻率會導致額外的開關損耗，從而影響效率和熱性能。此設計中為 MODE 引腳選擇了一個 243kΩ 電阻，旨在將開關頻率設置為 0.8MHz 并將工作模式設置為跳躍模式。
選擇降壓轉換器的開關頻率時，必須考慮最短導通時間和最短關斷時間。Equation8 可計算受最短導通時間限制前的最大 fSW。當達到具有 D-CAP3 控制功能的轉換器的最短導通時間限制時，有效開關頻率將改變以保持輸出電壓穩定。此計算忽略轉換器中的電阻壓降以提供最壞情況下的估算值。

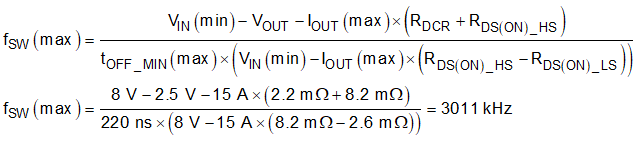

Equation8 可計算受最短關斷時間限制前的最大 fSW。當達到具有 D-CAP3 控制功能的轉換器的最短關斷時間限制時，工作占空比將達到最大值，而輸出電壓將開始隨輸入電壓下降。該公式需要用到電感器的直流電阻 RDCR（在以下步驟中選擇），在該初步計算中假定電阻為 2.2mΩ。如果在受最短關斷時間限制的最大 fSW 附近工作，則在使用Equation9 時必須考慮電阻隨溫度的變化。所選的 800kHz fSW 低于兩個計算得出的最大值。
