ZHCSF00C April 2016 – November 2025 TPS7B4254-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 詳細說明
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DDA|8
散熱焊盤機械數據 (封裝 | 引腳)
- DDA|8
訂購信息
7.2.1 輸出電壓等于參考電壓的應用
圖 7-1 顯示了 TPS7B4254-Q1 器件的典型應用電路。根據最終應用的不同，使用不同的外部元件值。在快速負載變化過程中，一些應用需要使用容量更大的輸出電容器，以防輸出電壓出現大幅跌落。TI 建議使用電介質類型為 X5R 或 X7R 的低 ESR 陶瓷電容器。

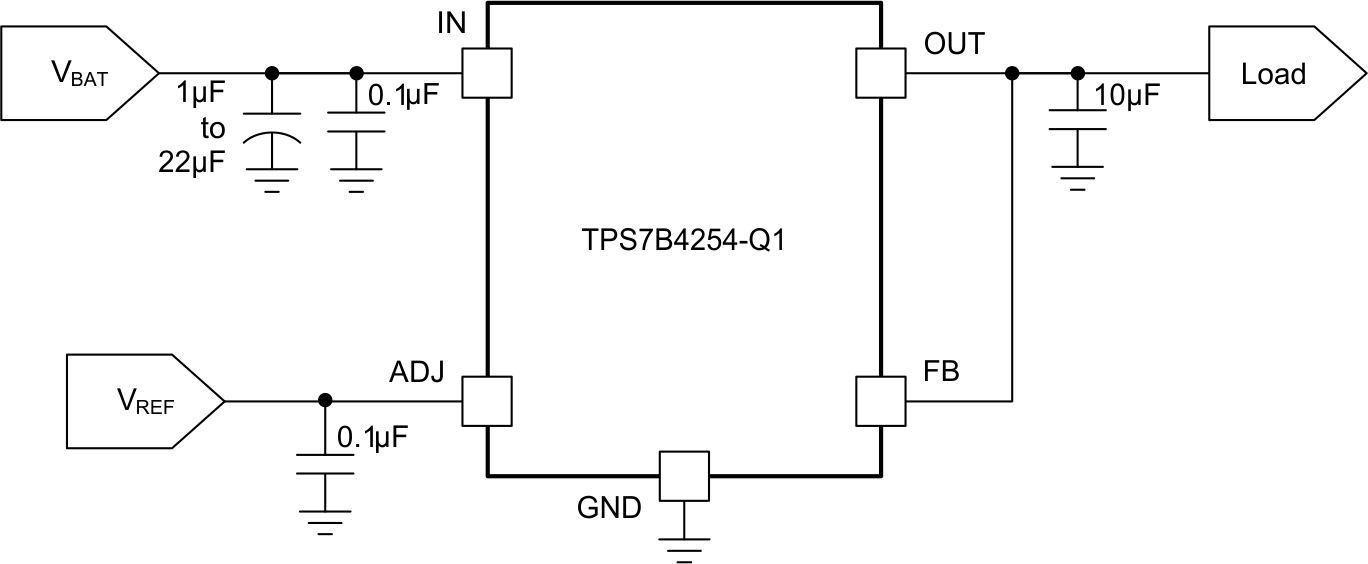

圖 7-1 輸出電壓等于參考電壓
