ZHCSF00C April 2016 – November 2025 TPS7B4254-Q1
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
- DDA|8
散熱焊盤機械數據 (封裝 | 引腳)
- DDA|8
訂購信息
3 說明
對于汽車非板載傳感器和低電流非板載模塊，電源通過一根與主板相連的長電纜進行。在這種情況下，電源器件需要對非板載負載提供保護，以防止電纜損壞導致 GND 短路或電池短路時損壞板載元件。非板載傳感器需要與板載元件一樣的電源，才能確保高精確度數據采集。
TPS7B4254-Q1 適用于具有 45V 負載突降的汽車類應用。該器件可用作跟蹤低壓降 (LDO) 穩壓器，也可用作電壓跟蹤器，以便通過板載主電源為非板載傳感器構建一個閉合電源環路。器件的輸出由 ADJ 引腳上的參考電壓進行精確調節。
為了向非板載模塊提供精確電源，該器件在 ADJ 和 FB 引腳之間實現全溫度范圍內 4mV 的超低跟蹤容差。背對背 PMOS 拓?fù)錈o需在反極性條件下使用外部二極管。TPS7B4254-Q1 還包括熱關斷、電感鉗位、過載和電池短路保護，可防止極端條件下對板載元件造成損壞。
(1) 如需更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

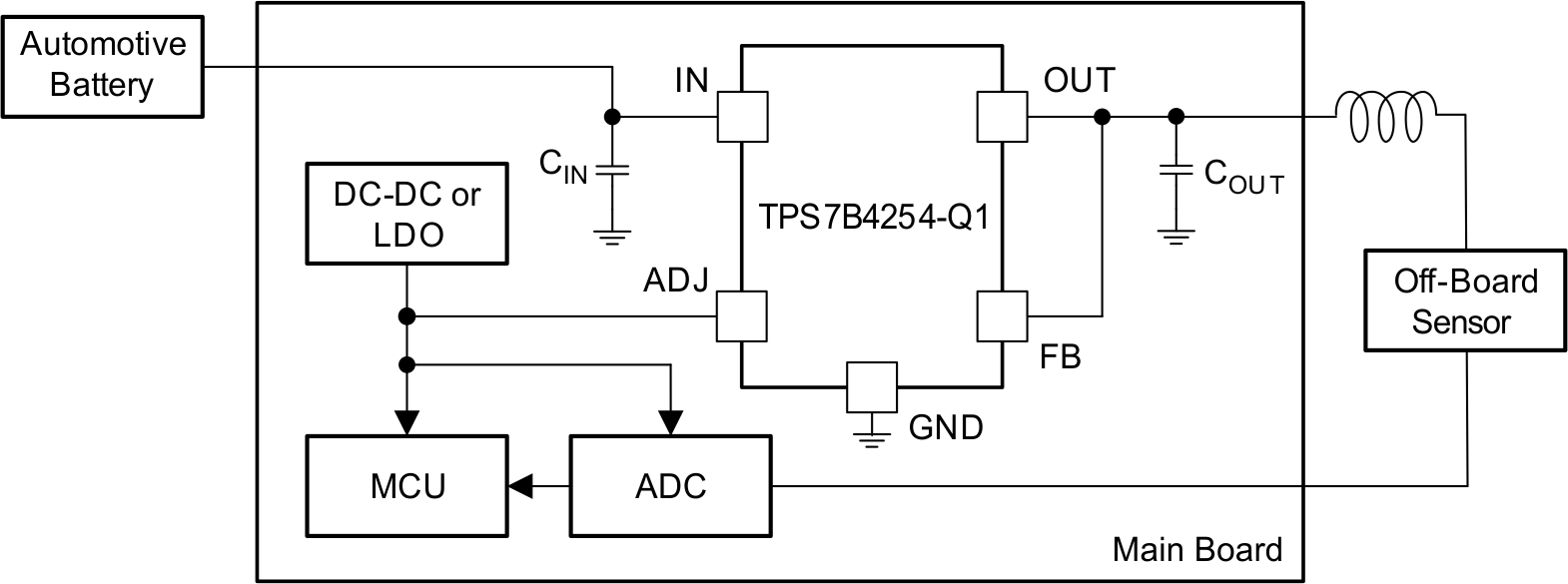

典型應用原理圖
