6.3.7.1 OUT 電壓等于參考電壓
當參考電壓直接施加在 ADJ 引腳上，并且 FB 引腳連接到 OUT 引腳時，OUT 引腳電壓等于 ADJ 引腳的參考電壓，如 圖 6-3 所示。
方程式 1.

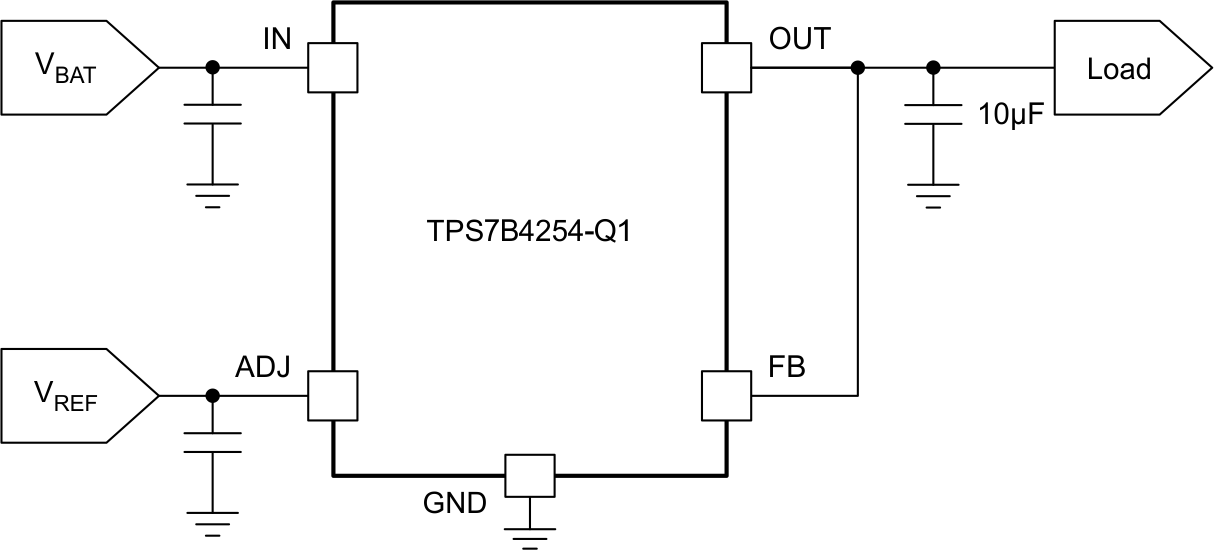

圖 6-3 OUT 電壓等于參考電壓
