ZHCS446C September 2011 – July 2024 UCC28063
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
-
7 詳細說明
- 7.1 概述
- 7.2 功能方框圖
- 7.3
特性說明
- 7.3.1 工作原理
- 7.3.2 Natural Interleaving
- 7.3.3 導通時間控制、最大頻率限制和重啟計時器
- 7.3.4 降低失真
- 7.3.5 零電流檢測和谷底開關
- 7.3.6 相位管理和輕負載運行
- 7.3.7 外部禁用
- 7.3.8 改進的誤差放大器
- 7.3.9 軟啟動
- 7.3.10 欠壓保護
- 7.3.11 壓降檢測
- 7.3.12 VREF
- 7.3.13 VCC
- 7.3.14 下游轉換器控制
- 7.3.15 系統級保護
- 7.4 器件功能模式
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
這套解決方案針對消費類應用在可聞噪聲抑制方面的需求進行了優化，不僅保留了轉換模式的高效率與低元件成本兩大優勢，還提高了額定功率。通過使用 Natural Interleaving? 技術，兩個作為主信道運行的信道（也就是說，沒有從信道）與同一頻率同步。此方案本身可提供高匹配度的快速響應、并確保每個通道都運行在轉換模式下。
該器件具有擴展系統級保護，其中包括輸入欠壓和壓降恢復、輸出過壓、開環、過載、軟啟動、相位故障檢測以及熱關斷保護。附加失效防護過壓保護 (OVP) 特性可防止發生中間電壓短路，如果未成功檢測到此類短路，則可能會導致災難性的器件故障。該器件具有高級非線性增益，可針對線路和負載瞬態事件提供快速而更為平滑的響應。并且偏置電流較小，提高了待機功率效率。該器件還具備特殊的線路壓降處理特性，可防止出現明顯的電流中斷并盡可能地抑制可聞噪聲的產生。
器件信息(1)
| 器件型號 | 封裝 | 本體尺寸（標稱值） |
|---|---|---|
| UCC28063 | SOIC (16) | 9.90mm × 3.91mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

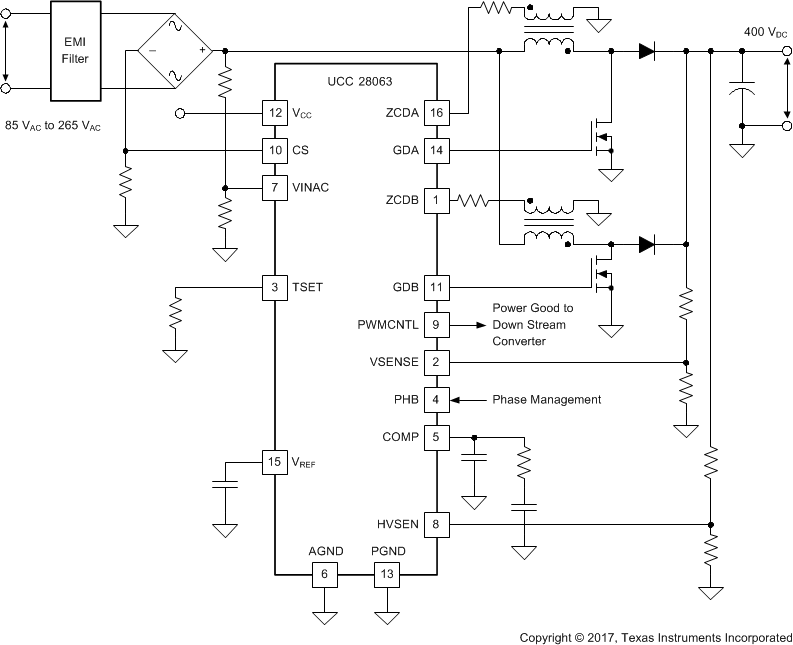

典型應用圖
通過 Natural Interleaving 技術降低輸入紋波電流
