5.4 CB3T 系列
CB3T（交叉開關轉換）系列是電壓轉換總線開關系列。該系列可在 2.3V 至 3.6V 的電源電壓范圍內工作。當 VCC 為 3.3V 時，該器件可從 5V 輸入轉換為 3.3V 輸出。此外，當 VCC 為 2.3V 時，該器件可從 5V 或 3.3V 輸入轉換為 2.3V 輸出。CB3T 系列可用于中高頻的電壓轉換。圖 5-22 示出了 CB3T3306 簡化結構。

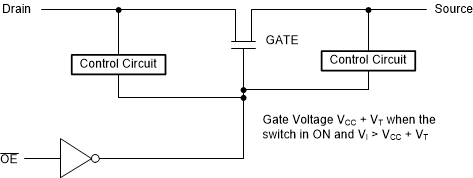

圖 5-22 CBT3306 簡化結構當開關打開時，CB3T3306 中 NMOS 傳輸晶體管的柵極電壓偏置為 VCC + VT，其中 VT 為 NMOS 的閾值電壓。當輸入電壓開始從低到高上升時，輸出電壓隨之上升。當輸入電壓達到 VCC 的一半左右時，控制電路感測到該電壓，并將輸出電壓上拉至接近 VCC 電平，并在輸入電壓增加時保持電壓恒定。當輸入達到 VCC + VT 時，輸出電壓再次增加到 VCC ，并隨著輸入電壓繼續上升，輸出電壓幾乎保持不變。在這些轉變發生時的輸入電壓取決于輸出電流、電源、溫度和晶體管特性。輸出高電壓 (VOH) 的電平也取決于輸出電流。
