5 改進 LED 組裝選項

上述所有應用都使用感測電阻將 LED 的陰極連接到電源電路的 GND 返回路徑。這會導致機械組裝困難，因?yàn)殛帢O需要與地隔離，并且大多數 LED 使用陰極來散熱。如果不需要隔離，為 LED 設計散熱器會容易得多。圖 5-1 所示為支持該功能的 LED 驅動器電路。此電路在直流/直流轉換器的輸出端與 LED 的陽極之間測量 LED 電流。與本應用報告中顯示的所有其他電路一樣，使用與 LED 串聯的電阻來感測電流。該電阻上的差分電壓連接到電流感測放大器（例如，INA180）的輸入端。該電壓經過放大并直接饋入反饋引腳?？墒褂?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#EQ7">Equation7 來計算所需的感測電阻值。該公式中的 G 是指電流感測放大器的輸入至輸出電壓增益。建議添加 100nF 電容 C3 來幫助啟動。

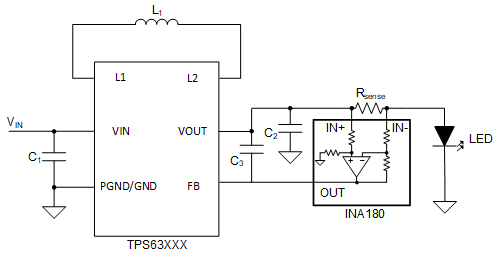

圖 5-1 采用 INA180 的高側 LED 驅動器

Equation7.

基于 INA180（電流感測放大器）的解決方案易于設計，只需幾個外部組件即可?？伸`活地在 LED 之前或之后設置感測電阻。得益于 INA 部件，該解決方案可實現高精度和高噪聲容限。此外，對于串聯的 LED，如果其中一個 LED 短路，電路仍然可以工作，因?yàn)樵摻鉀Q方案會控制電流。

Equation8.

用戶可用基于運算放大器的電路替換 INA180。但是這種解決方案需要更多的外部器件，這會損害精度并增加設計的復雜性。由于使用額外的外部器件，這種解決方案尺寸稍大。
