3 提高電源轉換效率

Topic Link Label2中介紹的電路感測電阻中的功率損耗會顯著降低電路的效率，這是一個主要缺點。盡管大多數 TPS63xxx 器件的反饋電壓已經很低，只有 0.5V，但仍然會造成顯著的功率損耗，尤其是在處理大 LED 電流時。

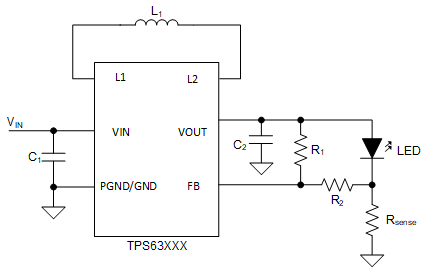

圖 3-1 展示了如何改進這一點。用于測量 LED 電流的感測電阻 R_sense 仍與 LED 串聯，但 R1 采用的連接方式使得將偏置電流引入反饋網絡。該偏置電流會導致 R2 上的壓降，這會增加感測電阻 R_sense 上的壓降。由于反饋電壓沒有改變，對于給定的 LED 電流，與Topic Link Label2中所述的解決方案相比，感測電阻上所需的壓降更低。Equation3 給出了 LED 電流 (I_LED) 的計算方法。V_FB 是直流/直流轉換器的反饋電壓，VLED 是 LED 的典型正向電壓。

該電路中調節后的 LED 電流取決于 LED 的正向電壓。LED 電流的變化量由 LED 的正向電壓變化以及電阻 R1 和 R2 的值決定。通過將 R1 的值設置得盡可能高，將 R2 的值設置得盡可能低，電流變化可達到最小。當 R1 不存在且 R2 短路時，理論上的極端情況基本上就是Topic Link Label2中所述的電路，因此需要進行權衡。圖 3-1 中所示電路的另一個優點是 LED 斷開時的輸出電壓調節功能。如果使用的直流/直流轉換器沒有內置輸出過壓保護功能，則需要這種功能。在這種情況下，可使用數據表中用于計算相應器件的反饋分壓器的公式通過電阻 R1 和 R2+R_sense 對最大輸出電壓進行編程。R_sense 的值明顯低于 R1 和 R2，因此可忽略不計。

為 R_sense 選擇適當?shù)闹导纯赏瓿蓪?duì) LED 電流的編程。Equation4 展示了如何計算 R_sense 的值，而Equation5 展示了如何計算 R_sense 中的損耗 P_S。

請參閱《PMP15037 測試結果》，了解詳細的設計指導和計算方式。
