4 嵌入式系統概覽

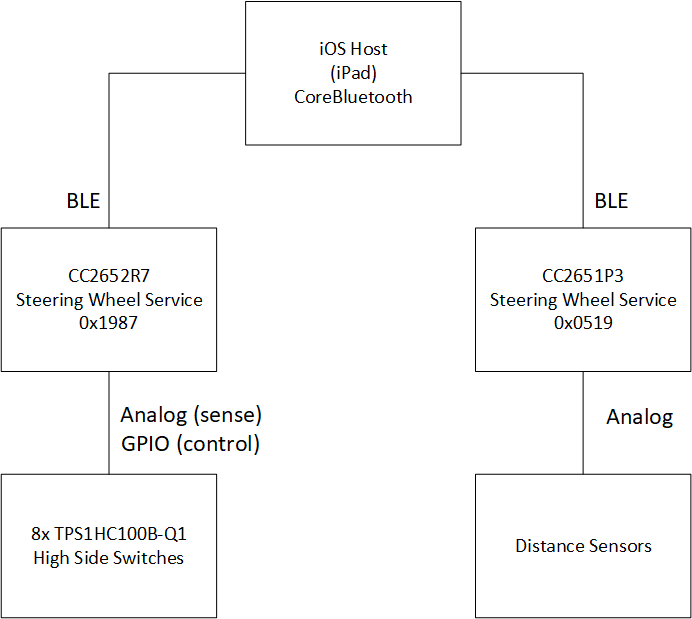

在參考設計系統中，在外設模式下使用了一對不同的無線微控制器。方向盤上使用 CC2652R7 ARM Cortex-M4F 微控制器來控制和配置 TPS1HC100B-Q1 高側開關系列。CC2652R7 為主機廣播一組 BLE 服務/特性以供操作和配置。對于連接到模型車的距離傳感器，按比例縮小的 CC2651P3 ARM Cortex-M4F 微控制器用于連續測量傳感器陣列的電流并將讀數報告給 BLE 主機。該系統中的 BLE 主機是標準 Apple iPad?，運行帶有 CoreBluetooth 后端的簡單 Swift 應用程序。iOS 應用程序充當系統的中央大腦，從 CC2651P3 讀取傳感器值，執行分析/處理以確定對象的距離，然后在發生警報事件時向方向盤上的 CC2652R7 微控制器發出警報。該系統嵌入式部分的方框圖如圖 4-1 所示。

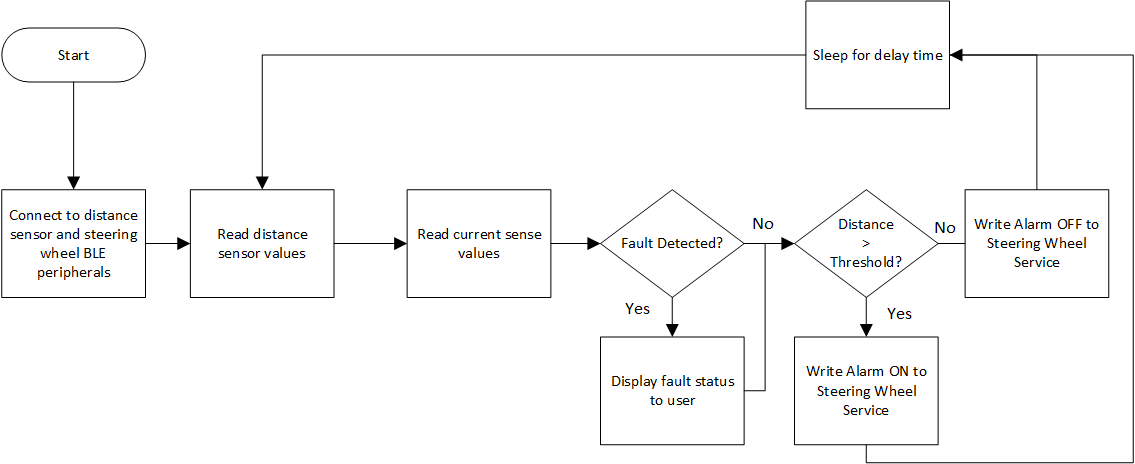

此外，距離檢測的軟件流程圖如下方的圖 4-2 所示。此流程圖是從控制 CC2652R7 和 CC2651P3 微控制器的 iOS 主機這個層面加以考慮的。

連接在方向盤上的 CC2652R7 通過 BLE 廣播具有表 4-1 中所列特性的以下服務。

附在模型車上的 CC2651P3 會廣播表 4-2 中所示的服務/特性。

嵌入在方向盤中的 CC2652R7 BLE 微控制器可控制連接到系統的 TPS1HC100B-Q1 高側開關陣列的所有方面。CC2652R7 包括以下任務：

• 在距離事件中啟用/禁用汽車負載的電源
• 連續測量所連接負載的負載電流
• 廣播配置 BLE 服務和特性
• 管理來自 BOOSTXL-SENSORS BoosterPack 的附加陀螺儀
• 監控所連接的 TPS1HC100B-Q1 汽車負載的故障狀態（過流、開路負載等）。

CC2652R7 是專為低比例嵌入式系統設計的微控制器，因此 CC2652R7 本身不會執行算法密集型計算或 CPU 繁重的計算。相反，iOS 主機用于執行有關數據處理和距離檢測的所有繁重任務。而 CC2652R7 則從 TPS1HC100B-Q1 的電流感測中獲取被讀取的值，并將它們放在緩沖區中供 iOS 主機讀取。為了對連接到系統的所有八個 TPS1HC100B-Q1 器件高效地執行此操作，使用 SimpleLink SDK 驅動程序包中的 ADC_convertChain 函數執行一系列通道轉換。這種轉換可以在下面的代碼片段中看到：

    adc[0] = ADC_open(SNS1, &params);
    adc[1] = ADC_open(SNS2, &params);
    adc[2] = ADC_open(SNS3, &params);
    adc[3] = ADC_open(SNS4, &params);
    adc[4] = ADC_open(SNS5, &params);
    adc[5] = ADC_open(SNS6, &params);
    adc[6] = ADC_open(SNS7, &params);
    adc[7] = ADC_open(SNS8, &params);

      while(1)
    {
        ADC_convertChain(adc, sampleBuffer, 8);
        SteeringWheelProfile_SetParameter(STEERINGWHEEL_CHAR2, 16,
                                          &sampleBuffer);
        Task_sleep(1000);
    }

iPad 上運行的 iOS 軟件會定期輪詢 STEERINGWHEEL_CHAR2 中的值，解析出 ADC 轉換結果所代表的各種負載電流，然后顯示在 iPad 前端以供用戶查看。

距離檢測本身是在 iOS 主機上使用簡單的閾值算法完成的。每個傳感器都有一個與其相關聯的 far、medium 和 close 閾值。 如果從 CC2651P3 讀取的值超過這些閾值中的任何一個，則會將值 3、2 或 1 寫入方向盤中 CC2652R7 MCU 的 STEERINGWHEEL_CHAR1 特性。這些值對應于應在方向盤系統上觸發警報的強度。例如，close 值對應于碰撞避免事件，在該事件中，系統將以最大強度在方向盤上觸發負載/警報。處理閾值的 iOS 代碼片段如下：

            if(characteristic == leftChar)
            {
                let intValue = (UInt16(data[1]) << 8) | UInt16(data[0])

                leftValues[frontPos] = intValue
                leftPos+=1

                if(leftPos == NUM_DIST_VALS)
                {
                    leftPos = 0
                    leftPasssed = true
                }

                var curSum: Int = 0
                for curVal in leftValues
                {
                    curSum += Int(curVal)
                }

                let curAvg = curSum / NUM_DIST_VALS

                if(curAvg >= LEFT_THRESH3)
                {
                    leftLevel = 3
                }
                else if(curAvg >= LEFT_THRESH2)
                {
                    leftLevel = 2
                }
                else if(curAvg >= LEFT_THRESH1)
                {
                    leftLevel = 1
                }
                else
                {
                    leftLevel = 0
                }
            }

在此片段中，左傳感器與一組 far、medium 和 close 距離的閾值進行比較。根據相應的級別，將一個整數值分配給 leftLevel 變量。該變量稍后會組合成一個 8 位整數，并在觸發警報時寫入方向盤的警報特性。另請注意，距離算法實現了對 NUM_DIST_VALS 個值（默認為五個）求平均/積分的基本形式。這是為了避免距離傳感器的靈敏度導致的任何錯誤觸發。警報的實際編寫是使用以下包裝器函數中顯示的標準 CoreBluetooth API 完成的：

    func writeAlarm(command: UInt8)
    {
        if((autoPeripheral != nil) && (autoPeripheral.state == .connected))
        {
            autoPeripheral.writeValue(Data([command]),
                                      for: autoAlarmChar, type: .withResponse)

        }
    }
