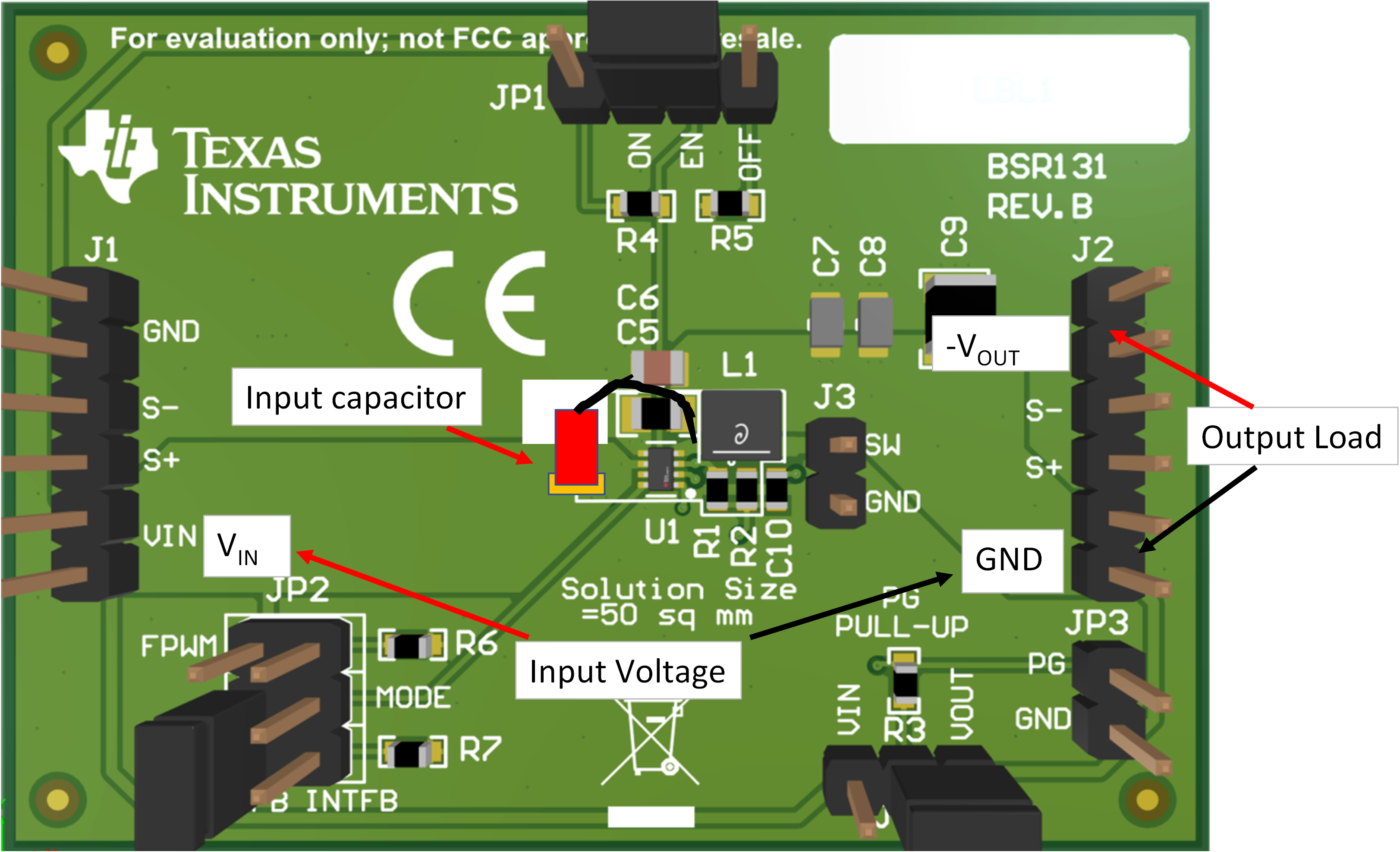

為了實現反相功能,交換輸出端子,使 VOUT 變?yōu)?GND,GND 端子變?yōu)?-VOUT。一切都是 GND 現在標記為 - VOUT。修改如圖 5-1 中所示
- 降壓和反相降壓/升壓的引用標識符相同,只不過需要更改輸入電容器 C1、C2 和 C3 的連接
- 從 EVM 中移除輸入電容器 C1、C2 和 C3,但保留它們,以便以后重新安裝
- 在 C6 和 C7 處安裝 2 個22μF、10V 陶瓷輸出電容器??赡軙黾痈?,以減少輸出紋波,并提高環路穩定性。
- 更改 R1 和 R2 的值來設置合適的輸出電壓

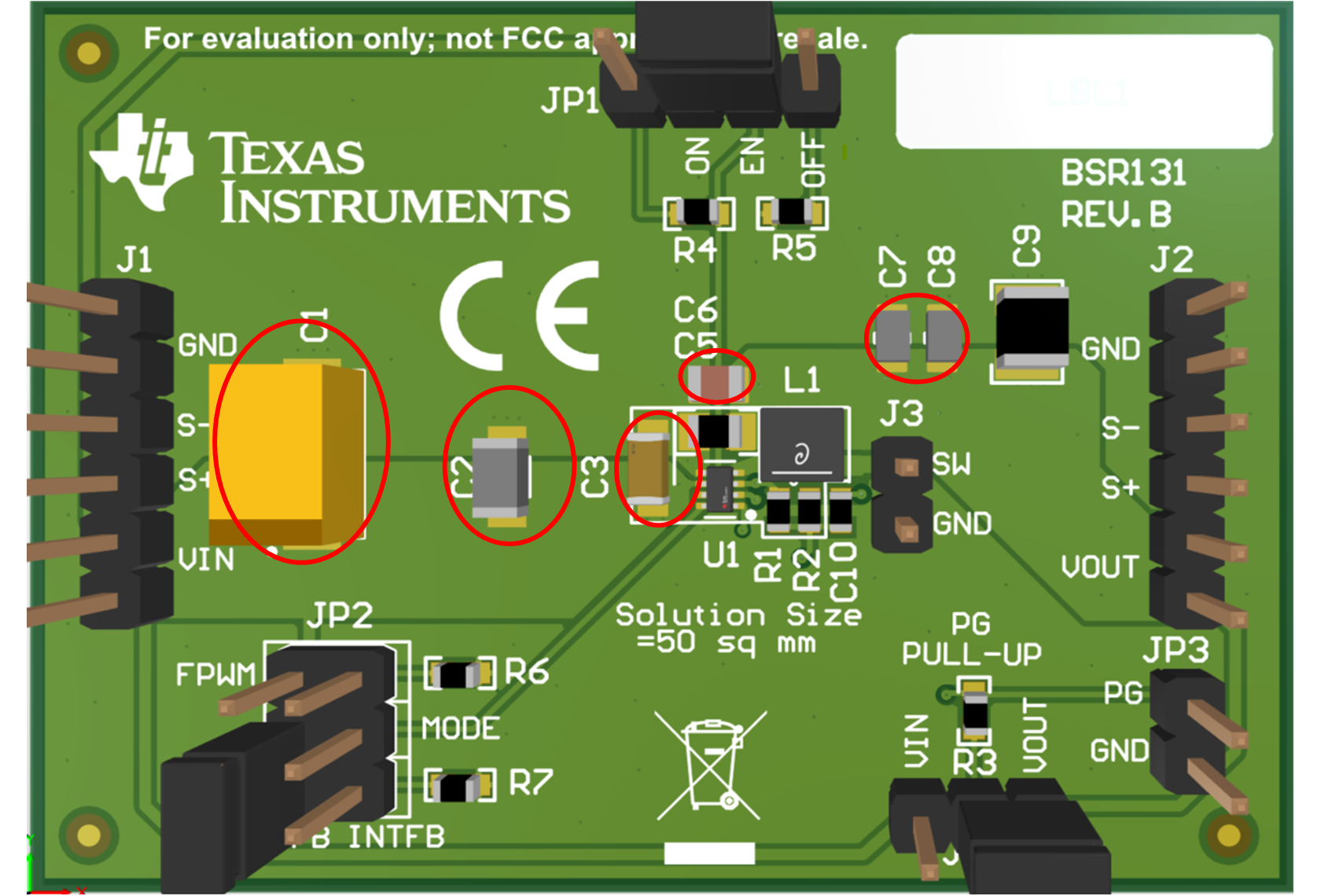

安裝輸入電容器 C1、C2 和 C3 指南,如
圖 5-2 所示
- 因為輸入電容器 C3 的現有輸入 GND 焊盤不是現有 EVM 上的正確電氣位置。所以用電工膠帶蓋住 C3 的 GND 焊盤,以避免錯誤連接。
- 使用現有的 C3 VIN 連接焊盤,并增加一根導線,以完成與 GND 的連接,即 PCB 上的 Vout
- 重新安裝 C1、C2 和 C3,如紅色方塊區域所示
- 輸入電源可施加在 VIN 和 GND 之間,即 PCB 上的 VOUT
- 可以在 -VOUT 和 GND 之間施加負載
