TPS629210-Q1 具有內置電源正常 (PG) 功能，可指示輸出電壓是否已達到適當水平。PG 引腳是開漏輸出，需要使用一個上拉電阻器。因?yàn)?- V_OUT 在此配置中是 IC 接地，所以 PG 引腳以 -V_OUT 而非接地為基準，這意味著 TPS629210-Q1 在 PG 為低電平時將其拉至 -V_OUT。

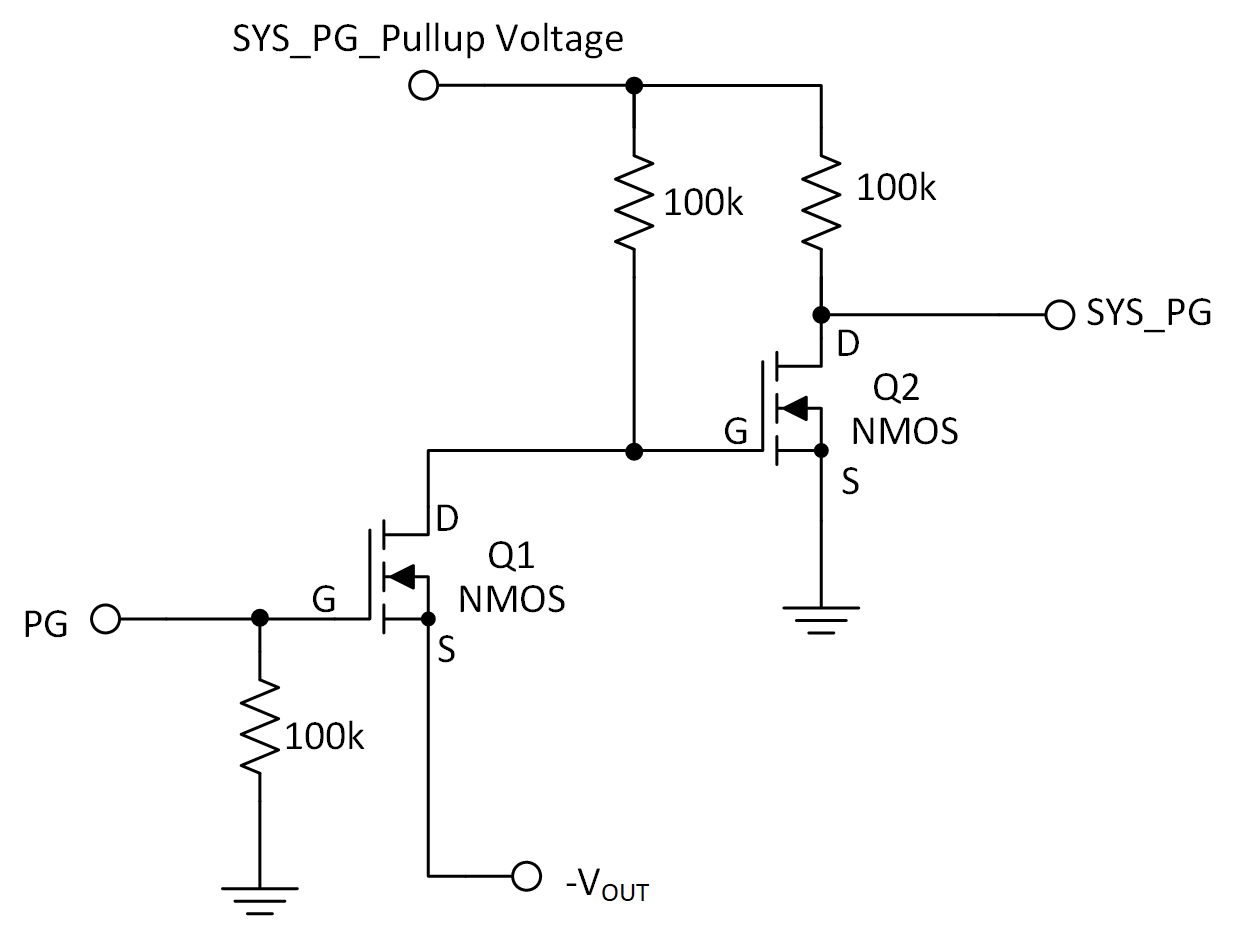

這種行為可能會導致難以讀取 PG 引腳的狀態，因?yàn)樵谀承?yīng)用中，檢測 PG 引腳極性的 IC 可能無法承受負電壓。圖 2-4 所示的電平轉換器電路通過消除 PG 引腳的負輸出信號，減少了與失調 PG 引腳電壓相關的任何麻煩。如果不需要 PG 引腳功能，則可以在沒有此電路的情況下將其懸空。請注意，為避免違反其絕對最大額定值，PG 引腳的驅動電壓不應超過負輸出電壓（IC 接地）17V 以上。

將 TPS629210-Q1 PG 引腳連接到 Q1 的柵極，當 PG 引腳被拉低 (-V_OUT) 時，Q1 關閉，Q2 開啟，因?yàn)樗?V_GS 看到 SYS_PG_Pullup 電壓。然后 SYS_PG 被拉至地。

當 PG 引腳被拉高 (GND) 時，Q1 的柵極被拉到接地電位將其打開。這會將 Q2 的柵極拉至地下，將其關閉。然后 SYS_PG 被上拉到其上拉電壓。請注意，對于連接到 SYS_PG 的電路，上拉電壓必須處于適當?shù)倪壿嬰娖健ＴO(shè)計中使用了 Vishay 的小尺寸雙 N 溝道 20V(D-S) MOSFET Si1902CDL。
