4 布局布線注意事項

正確的布局對于反相降壓/升壓拓撲的操作至關重要。有關 TPS629210-Q1 反相降壓/升壓應用的推薦布局，請參見圖 4-1。

• 輸入電容 C1 應在 V_IN 引腳和 GND 之間（盡可能靠近它們）放置。
• 輸出電容器 C2、C4、C5 應在 -V_OUT 引腳和 GND 之間（盡可能靠近它們）放置。
• VOS 布線應路由/開爾文到輸出電容器的正極端子 (GND)，而不是簡單地連接到系統 GND 平面。
• FB/VSET 和 VOS 等敏感節點需要用短線連接，而不是靠近高 dv/dt 信號（如 SW）。由于它們攜帶有關輸出電壓的信息，因此應盡可能靠近實際輸出電壓（在輸出電容器的焊盤處）連接。對于此設計，不需要反饋電阻器（浮動 FB/VSET 引腳），從而使用內部 VSET 產生 -3.3V 輸出電壓。
• MODE/S-CONF 引腳電阻 R3 應靠近 IC 并直接連接到其引腳。

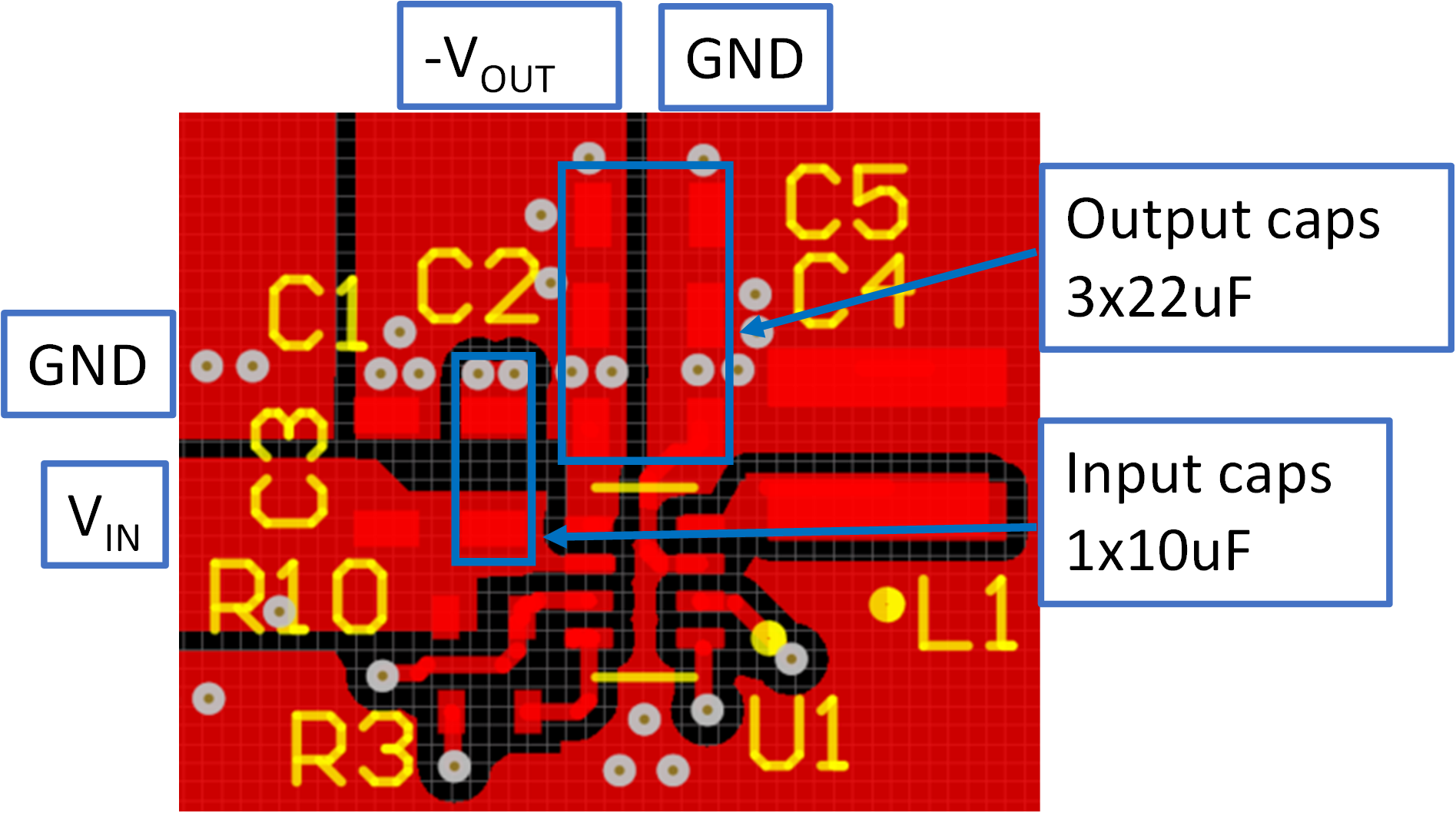

圖 4-1 TPS629210-Q1 反相降壓/升壓布局示例
