2.1 數據速率較高時的覆蓋范圍問題
在前面提到的帶寬需求增加挑戰中，信號完整性的最常見問題可能是 IL 隨著頻率的升高而急劇增加。例如，以位于服務器刀片上且必須連接到磁盤簇 (JBOD) 的 ASIC 典型用例來說，如#T5142228-4 所示。

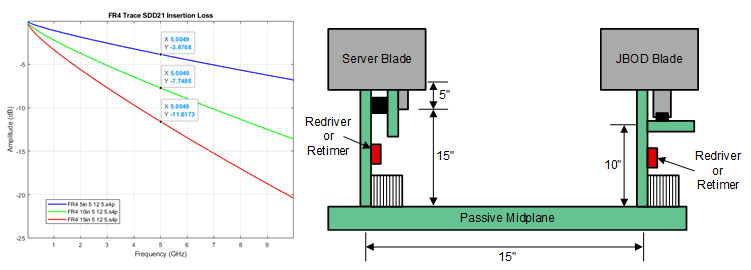

圖 2-2 IL 隨頻率升高而增加，而 PCB 距離保持不變將服務器刀片 ASIC 的用例轉換為 JBOD ASIC 時，總距離約為 5 + 15 + 15 + 10 = 45 英寸。請注意，額外的連接器和電纜會進一步導致 IL、反射（回波損耗）和其他通道損失。在 625MHz（1GbE 奈奎斯特）條件下，45 英寸 FR4 的插入損耗總計小于 10dB。但是，在 5GHz（10GbE 奈奎斯特）條件下，相同 PCB 布線長度 ([2 x 11.62]+ 7.75 + 3.88) 的總損耗接近 35dB！
很明顯，IL 給 ASIC 維持高速鏈路完整性要求帶來了挑戰。此外，隨機抖動、串?dāng)_和反射等寄生效應在高速下對降低總體 SNR（信噪比）起著更大的作用。結合起來，這些信號損失會使系統不堪重負，從而導致系統不合規或系統性能不佳。
