1 回流焊曲線

板級回流焊曲線取決于多種因素，包括但不限于焊接類型、助焊劑、封裝類型、元件數量、電路板層數、電路板尺寸、回流爐類型、精度，以及清洗前和清洗后過程。由于存在諸多變量，無法提供單一的回流焊曲線，來代表使用特定封裝類型的所有電路板。通常，制造工廠已備有現成的回流焊曲線，并會根據特定硬件對其進行調整。

TI 建議將助焊劑制造商推薦的回流焊曲線作為初始基準。當然，需要根據焊料達到液相線溫度之前，助焊劑揮發所需的時間來掌握這些參數偏差。通常，陶瓷器件與 < 3°C/s 的斜升速率和 < 6°C/s 的斜降速率兼容，最高峰值溫度為 260°C。

如果不超過峰值溫度和斜升速率，氣密性封裝將承受三次回流焊。

大多數金屬蓋封裝采用 80% 金 - 20% 錫預成型焊片來實現封蓋連接。金-錫焊料將在 270°C 處開始軟化，并具有 280°C 的共熔點。封裝體溫度任何時候都不得超過 260°C，否則封裝的氣密性會損壞。請注意，通孔型氣密性器件規定了焊接最高溫度：引腳溫度為 300°C，持續時間不超過 10 秒。這不是回流焊溫度。

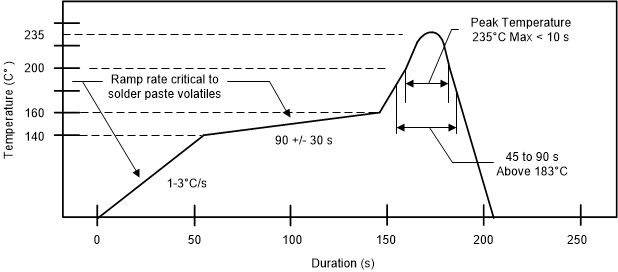

圖 1-1 典型 Pb/Sn 焊錫膏的起始曲線.
