概述

隨著服務器硬件不斷突破計算性能的界限，對高效熱管理的需求也不斷增加。與傳統的空氣冷卻相比，液體冷卻能夠更有效地散熱，因此在數據中心中越來越受歡迎。但是，液體冷卻系統會帶來液體泄漏的風險，這可能會損害服務器組件（尤其是服務器卡）的運行和可靠性。本應用簡報著重介紹泄漏檢測技術、流量監控和壓力檢測。

液冷式系統中泄漏檢測的重要性

由于液體具有較高的散熱系數，因此與傳統的風冷式系統相比，液體冷卻方法可以顯著降低服務器卡的溫度并提高整體系統性能。然而，這些液冷式系統中的任何泄漏都會對硬件和數據完整性構成威脅。未能檢測到的泄漏可能會導致短路和電氣故障、服務器組件腐蝕、停機和數據丟失以及昂貴的維修和更換成本。

為了降低泄漏風險、保持服務器基礎設施的高可靠性和正常運行時間，實施采用精密模數轉換器 (ADC) 的泄漏檢測機制至關重要。

液冷式服務器的泄漏檢測技術

可以采用多種泄漏檢測技術來識別服務器卡和冷卻液分配單元 (CDU) 中的液體泄漏。

電阻式泄漏傳感器

電阻式泄漏傳感器在數據中心中廣泛使用。這些傳感器的工作方式是檢測傳感器表面是否存在導電液體。當發生泄漏導致冷卻液接觸到傳感器時，傳感器的電阻會發生變化，并且 ADC（例如 ADS1015）會檢測到電阻變化，這可能會觸發警報或維護查詢。有一些關鍵點需要考慮，例如泄漏傳感器的放置，這些傳感器應巧妙放置在服務器卡周圍和潛在的泄漏點處（如液體連接器和管路接頭）。正確放置有助于盡早發現超小的泄漏，以防止將來出現問題。傳感器的靈敏度水平對于檢測非常少量的液體同時盡可能地減少因冷凝而導致的誤報至關重要。

ADS1015 和 ADS1115 等精密 ADC 器件采用易于使用的設計且尺寸較小，因此可采用獨特的傳感器放置方式。這些器件十分靈活，可以根據泄漏傳感器的靈敏度接收各種信號電平。

圖 1 顯示了泄漏傳感器建模的示例電路。泄漏傳感器顯示為可變電阻器，因?yàn)楫?dāng)檢測到液體泄漏時，傳感器的電阻會相應地發生變化。

濕度和溫度傳感器

服務器卡附近的濕度上升或溫度突然變化可能表明存在潛在的泄漏。濕度傳感器檢測到濕度水平增加，這可能表明存在蒸發冷卻液，進而指示系統中存在泄漏；HDC3020 等器件可以準確監測濕度，確保其保持在安全范圍內。同樣，可能的泄漏會導致冷卻液溢出時溫度顯著升高，因此可以在服務器主板和 CDU 上使用 TMP275 等器件進行局部溫度檢測。這些傳感器用作早期警報，在服務器機架發生物理損壞之前就泄漏或其他問題警告系統。這種濕度和溫度檢測方法最好與其他泄漏檢測方法（例如基于電阻率的監測）結合使用，以實現全面的監控計劃。

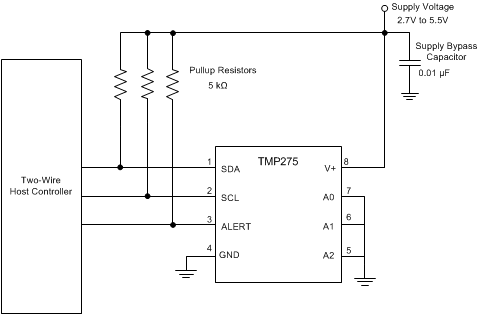

圖 2 顯示了在系統中正確使用 TMP275 來監控溫度的示例。

有時需要高精度的溫度測量來精確地控制冷卻系統并更大限度地提高 CDU 的效率；可使用熱敏電阻進行精確測量，點擊此處可查看 TI 提供的一系列熱敏電阻。電阻式溫度檢測器 (RTD) 是另一種精確測量此類溫度的方法；PT100 是一種非常流行的 RTD，可以實現精確的溫度測量。當使用 RTD 測量溫度時，通常使用帶有集成數模轉換器 (iDAC) 的 ADC 作為電流源來激勵 RTD，從而為 ADC 建立基準電壓，如圖 3 所示。這種溫度檢測方法可顯著降低溫度測量中的誤差。ADS112C04 等器件可支持使用 RTD 對 CDU 進行非常精確的測量。

要了解如何設計使用 ADC 進行 RTD 測量，請參閱 RTD 測量基本指南。

壓力監控

從汽車到服務器，所有液體冷卻系統都在特定的液壓范圍內運行，以實現超高的效率和安全性。系統壓力突然變化通常表示出現了問題，例如冷卻回路中的泄漏、堵塞或高溫事件。通過將壓力傳感器集成到液體管路或 CDU 中，可以實時檢測液體壓力的變化。這類傳感器通常連接到自動控制系統，此類系統會在檢測到泄漏時關閉流向受影響區域的液體，從而盡可能地減少液體泄漏造成的任何損壞。使用 ADS112C04 和 ADS1015 等器件可以精確測量模擬壓力傳感器或惠斯通電橋電路，如圖 4 所示。

要了解如何使用 ADC 進行電橋測量設計，請參閱電橋測量基本指南。

流量監控

CDU 中的液體流量監控至關重要，因?yàn)槿绻麤]有穩定的冷液體流量，元件和硬件可能很快就會過熱并損壞。流量監控器有助于驗證冷卻系統是否高效運行，從而節省能源成本并延長設備使用壽命。監控流量還有助于識別泄漏、泵故障和其他問題。流速突然下降可能表示發生泄漏或泵故障；這兩種情況對于液冷式服務器來說都很不利。通常，使用的流量計類型是模擬輸出。因此，必須使用 ADC（如 ADS112C04、ADS1015 或 ADS1115）對其進行監控，這些 ADC 可以進行精確測量，從而驗證流量是否得到準確監控并報告給系統控制器。

結語

在液冷服務器卡中進行有效的泄漏檢測和傳感器監控對于保持服務器系統的性能和可靠性至關重要。通過使用傳感器、實時監控和預防措施，數據中心可以顯著降低與冷卻液泄漏相關的風險。通過啟用泄漏、流量、壓力和其他類型的檢測，可以實現自動控制和通知，這些通知會直接發送給現場技術人員，以快速解決問題并減少服務器停機時間。采用多層面的監控方法可增強硬件故障防護，并建立高效且具有成本效益的數據中心運營。
