ZHCAEP5A November 2024 – October 2025 F29H850TU , F29H859TU-Q1
8.1 基于密碼的解鎖
在 System Security 模塊內，可以選擇 SSUMODE。如圖 8-1 中所示，支持 SSUMODE 3 安全調試和固件更新。因此，若要根據密碼條目和匹配項啟用調試授權，首先選擇 SSUMODE3。選擇 SSUMODE3 后，將出現一個名為“調試訪問（僅 SSU 模式 3）”的部分。在該部分中，可以為每個 ZONE 定義部分調試和完全調試的密碼。C29 調試只有一個密碼，因此只有一個條目。這些密碼將在啟動時加載至 SECCFG。
注： 使用 SSUMODE3 時，請確認已設置正確的訪問權限。建議先在 SSUMODE2 中設置用戶測試權限。如果器件在沒有正確的 APR 配置的情況下轉換到 SSUMODE3，則由于強制執行保護，代碼將無法正確執行。

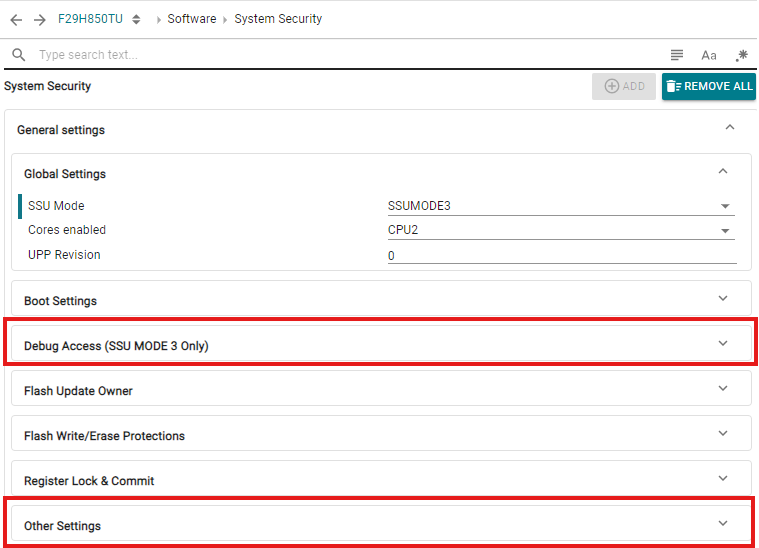

圖 8-1 SSU 模式 3 附加設置一旦器件處于 SSUMODE3 狀態，所有調試訪問都會關閉。需要通過 SEC-AP 接口將 SysConfig 中的密碼設置掃描到器件中，以針對不同的區域進行適當調試。為此，請使用 SysConfig 中使用的密碼修改 SEC-AP GEL 文件。要在 CCS 中訪問 SEC-AP GEL 文件，請執行以下步驟：
- 右鍵單擊連接窗格中 CCS Debug 視圖中的任何可見內核，然后選擇“Show all cores”
- 連接到 C29 SEC-AP 內核
- 轉至 CCS 工具欄菜單中的“View”，然后選擇“GEL Files”
- 打開提供的 SEC-AP gel 文件
- 修改 SysConfig 中提供的不同區域的密碼。128 位密碼的寫入順序如下所示：[31:0] 位、[63:32] 位、[95:64] 位、[127:96] 位。
- 斷開與 SECAP 接口的連接，然后重新連接。會在連接時掃描到密碼。因此，如果通過 SECAP 接口掃描的密碼與通過 SysConfig 配置的密碼匹配，則 C29 和區域會打開。
成功打開調試后，可以連接到相應的 C29 內核。
