SysConfig 提供了一種基于目標文件、庫和輸入段創建 AP 范圍和配置 LINK 權限的簡單方法。創建新的應用模塊后，SysConfig 會自動創建一個 LINK 以及一組標準的 AP 區域：

• 從閃存執行的代碼區域 (ModuleName_codeAPR_Flash)
• [可選] 從 RAM 執行的代碼區域 (ModuleName_codeAPR_RAM)
• RAM 中的變量數據區域 (ModuleName_dataAPR_RW)
• 可選擇放置在 RAM 中的只讀數據區域 (ModuleName_dataAPR_RO)

除標準區域外，用戶還可以通過選擇 Use Custom Sections 復選框并指定要添加的自定義段，來配置與應用模塊相關聯的自定義段名稱。SysConfig 將所有定義的 AP 區域添加到 SSU 設置，并將關聯的 LINK 配置為對每個區域擁有適當的權限。此外，每個 AP 區域都會在鏈接器命令文件中創建一個輸出段，指示鏈接器按照配置的方式將輸入段放入該內存區域。

要將代碼函數和數據與應用模塊關聯起來，只需在 Files to be included 輸入字段中添加文件名，并去掉文件擴展名即可。也可通過編輯相應的輸入字段將庫添加到模塊中（包含庫文件擴展名）。要從庫中選擇特定對象，可使用鏈接器命令文件語法，例如 myLibrary.lib<myFuncs1.o>。這就是需要完成的所有工作：SysConfig 會自動將每個對象的 .text、.bss、.data、.rodata 和 .const 輸入段分配給鏈接器命令文件中相應的輸出段。

要為模塊分配內存，只需指定每種 APR 類型（閃存代碼、RAM 代碼、RW 數據、RO 數據）所需的內存量即可。SysConfig 會在內存中自動排列 AP 區域，根據最少等待狀態的要求選擇理想的內存類型。如果應用模塊必須從 RAM 而不是閃存執行才能滿足性能要求，請選中 Place .text section in RAM 復選框。選中該復選框后，SysConfig 將創建一個新的 RAM 代碼區域，并配置鏈接器命令文件，以便在啟動時從閃存加載相關代碼并從 RAM 運行。如果需要，只讀數據或常量數據（如查詢表）也可以放在 RAM 中，以實現零等待狀態訪問。

除了代碼和數據內存區域外，通過 SysConfig 配置的現有外設也可以自動分配給每個應用模塊。提供了兩個下拉選擇字段，用于啟用對指定外設的讀取/寫入訪問或只讀訪問。

還可使用“Interrupts Included”字段輕松添加外設中斷。該選項可配置 PIPE 模塊，為所選外設中斷分配正確的執行 LINK。

SysConfig 的內存配置部分中的內存區域 模塊顯示了為當前應用程序模塊創建的每個 AP 區域的詳細信息。該框還提供了一些其他配置選項：

• 僅使用 0 WS 內存：將 RAM 代碼限制為零等待狀態 RAM。
• 創建等效的 RTDMA MPU 區域：創建一個具有相同起始地址和結束地址的 MPU 區，以用于 DMA 傳輸。
• 與其他內核共享：啟用供多個 CPU 使用的內存區域。

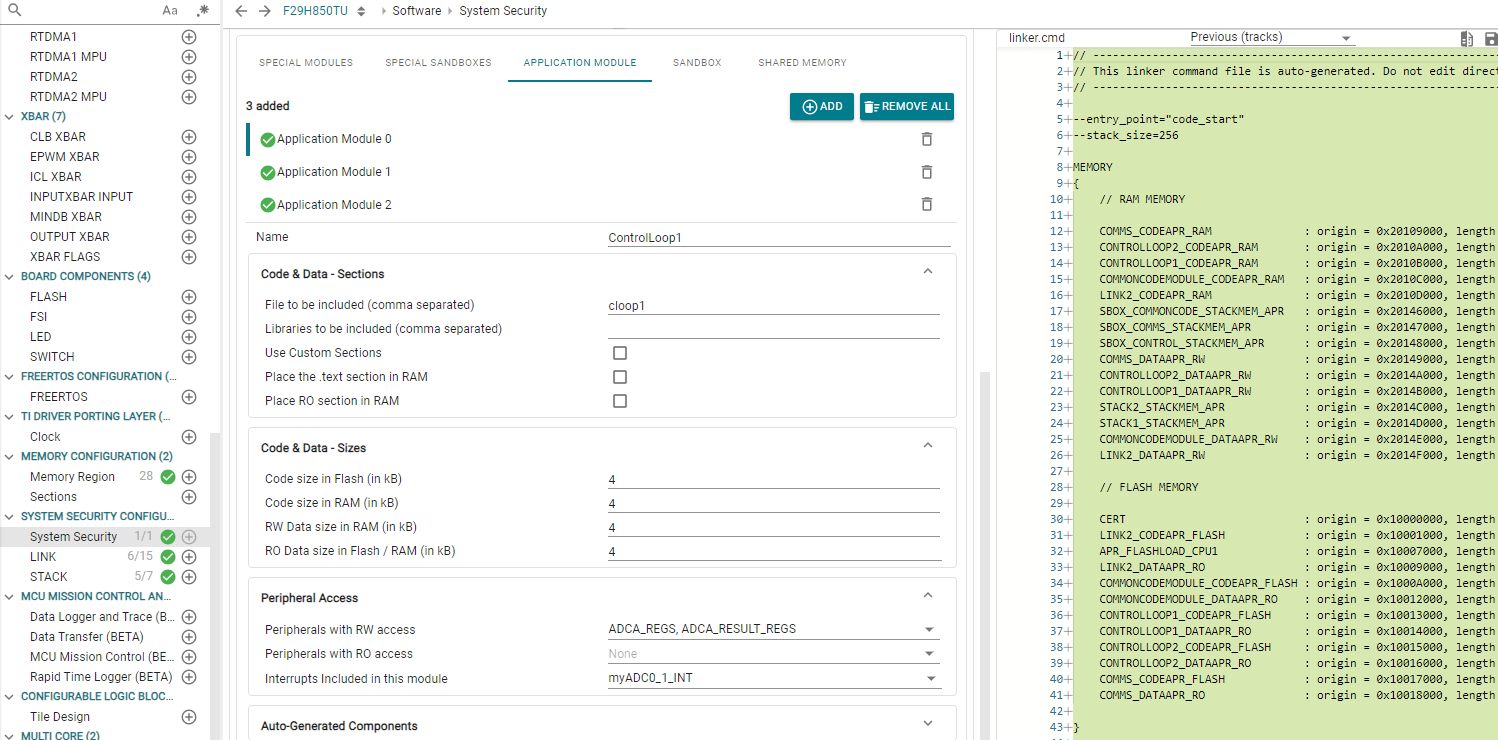

圖 7-2 應用模塊配置示例
