ZHCAEP5A November 2024 – October 2025 F29H850TU , F29H859TU-Q1
7.3.3.1 LINK2 配置
LINK2 是每個 CPU 上最安全的 LINK。LINK2 具有提升權限，包括訪問安全 CPU 寄存器和執行監督任務的能力。大多數情況下，RTOS 層函數置于 LINK2 中。特別是 CPU1.LINK2 具有器件范圍的特殊提升權限，包括：
- 能夠?qū)懭肫骷渲眉拇嫫?/li>
- 能夠?qū)懭肽承?SSU 寄存器
- 能夠配置 RTDMA，包括 MPU 配置
將負責執行初始系統配置和電路板配置以及運行操作系統功能的所有代碼和數據部分放入 LINK2。表 7-1 介紹了 LINK2 必需的外設寄存器，以及必須有這些寄存器的原因。
表 7-1 LINK2 的強制性外設訪問保護
| 外設寄存器基址 | Reason（原因） |
|---|---|
| CPU_SYS_REGS | CPU 系統寄存器 |
| PER_CFG_REGS_WD_REGS | 設置看門狗寄存器 |
| CPUTIMER2_REGS | 驅動程序移植層 (DPL) 的 CPU 計時器 2 寄存器 |
| DCC1_REGS | 時鐘監控器 |
| ERR_AGG_REGS | 錯誤/NMI 處理 |
| ESM_CPU1_REGS | 錯誤/NMI 處理 |
| ESM_CPU2_REGS | 錯誤/NMI 處理 |
| ESM_CPU3_REGS | 錯誤/NMI 處理 |
| ESM_SYS_REGS | 錯誤/NMI 處理 |
| ESM_SAFETY_AGG_REGS | 錯誤/NMI 處理 |

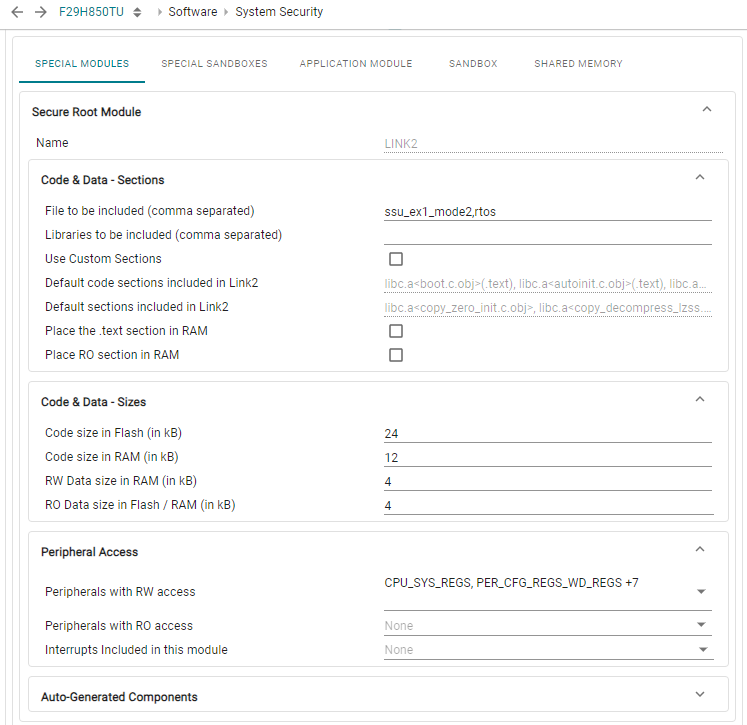

圖 7-4 LINK2 配置示例
