7 布局技術

遠程設備使用極低電流測量極小電壓；因此必須更大限度地降低器件輸入端的噪聲。誤差源包括電磁干擾 (EMI) 或電感耦合、錯誤校準和 PCB 布線電阻。為了減少誤差，請考慮以下情況：

1. 將遠程器件盡可能放置在靠近遠程結溫傳感器的位置
2. D+ 和 D- 布線彼此相鄰，并使用接地防護跡線為它們屏蔽附近的信號。如果使用多層 PCB，請將這些布線埋在接地平面或 V+ 平面之間，以屏蔽外部噪聲源的影響。TI 建議使用 5mil (0.127mm) PCB 布線。
3. 更大限度地減少銅線與焊料連接導致的額外熱電偶結點。如果使用這些結點，請?jiān)?D+ 和 D- 連接處進行相同數量的銅線與焊料連接，并在相似位置進行連接，以消除任何熱電偶效應。
4. 在遠程溫度傳感器的 V+ 和 GND 之間直接使用 0.1μF 的本地旁路電容器。為了實現最佳測量性能，應最大限度減小 D+ 和 D- 之間的濾波器電容，達到 1000pF 或更低。此電容包括遠程 BJT 和溫度傳感器之間的任何電纜電容。
5. 如果遠程溫度傳感器與遠程傳感器之間的連接已接線，且長度小于 8 英寸 (20.32cm)，請使用雙絞線連接。對于長度大于 8 英寸的情況，請使用屏蔽層接地的屏蔽雙絞線，盡可能靠近遠程 IC 器件。使屏蔽線的遠程傳感器連接端保持開路，以避免接地回路和拾取 60Hz 噪聲。
6. 徹底清潔并清除器件引腳內部和周圍的所有焊劑殘留物，以避免由于 D+ 和 GND 之間，或 D+ 和 V+ 之間的泄漏路徑而導致的溫度偏移讀數。

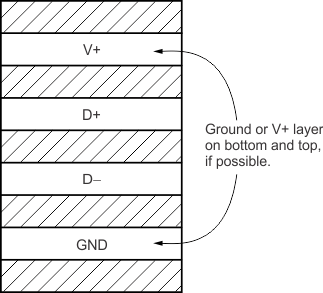

圖 7-1 D+ 和 D- 走線的分層建議

使用多通道 EVM，收集數據以確定布線長度與溫度傳感器精度之間的比率。圖 7-2 所示的 EVM 放置在 25C 下具有受控溫度環境的油浴中。數據是通過在線 GUI 收集并在文檔中報告。遠程布線使用屏蔽電纜。如本實驗所示，導線長度與遠程通道的精度之間未發現顯著關聯。噪聲仍會通過 D+ 和 D- 進行干擾，建議遵循上述所有建議。

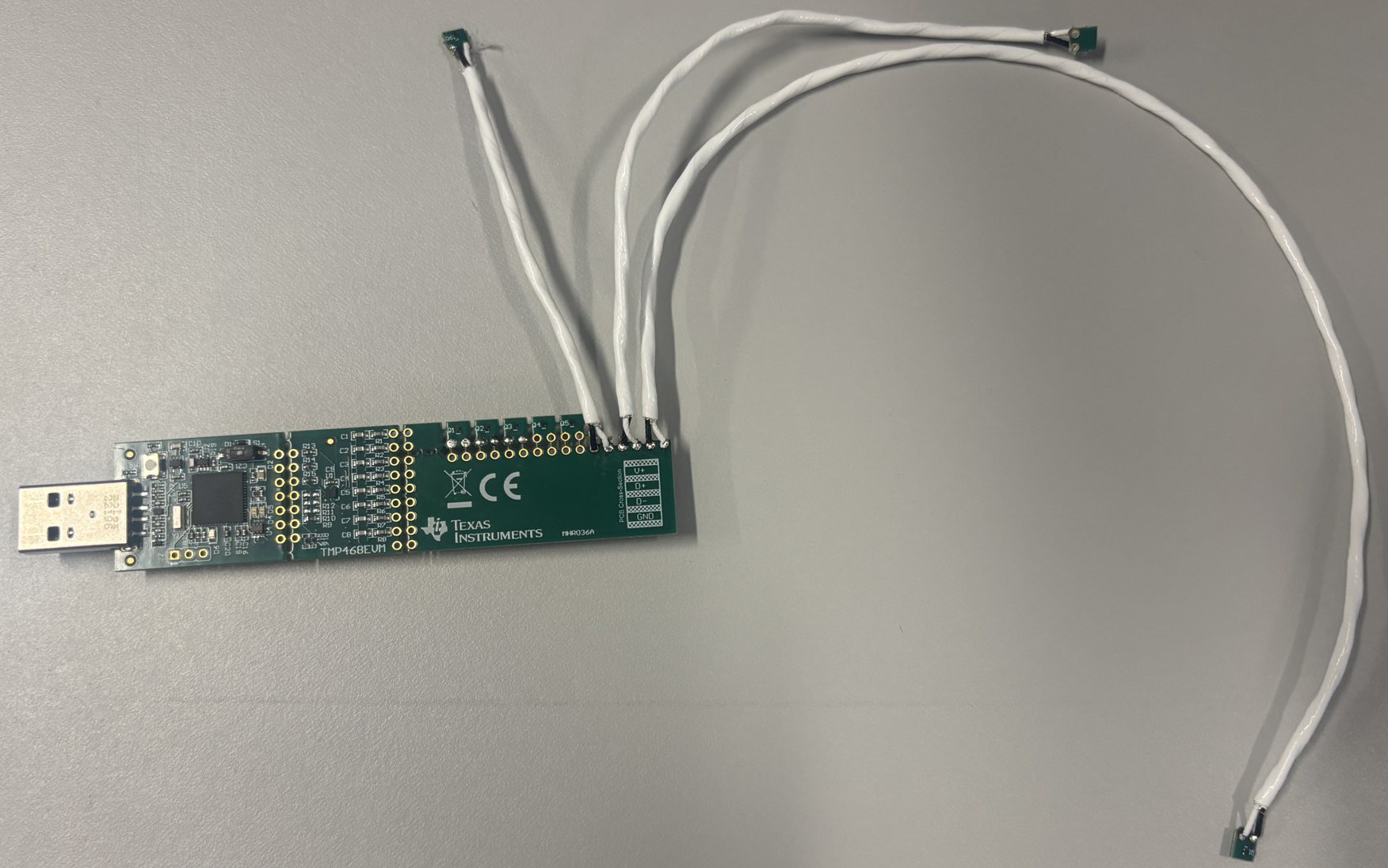

圖 7-2 使用多通道遠程 EVM 的測試設置

圖 7-3 跨不同遠程長度的誤差
