5 β 誤差

從遠程結點測量溫度時，β 可能是誤差因子。并非所有晶體管都存在 β 問題。β 是集電極和基極之間的電流比。β 表示集電極電流通過基極時存在的誤差。低 β 誤差往往存在于規模較小的技術中。如前所述，TI 遠程溫度傳感器的核心設計強制 D+ 線路上存在三個或四個電流，用于測量流過遠程結點的 VBE 差值。不同的電流會產生不同的 β 測量值。方程式 8 突出顯示了雙電流架構的 β 與溫度結果之間的關系。

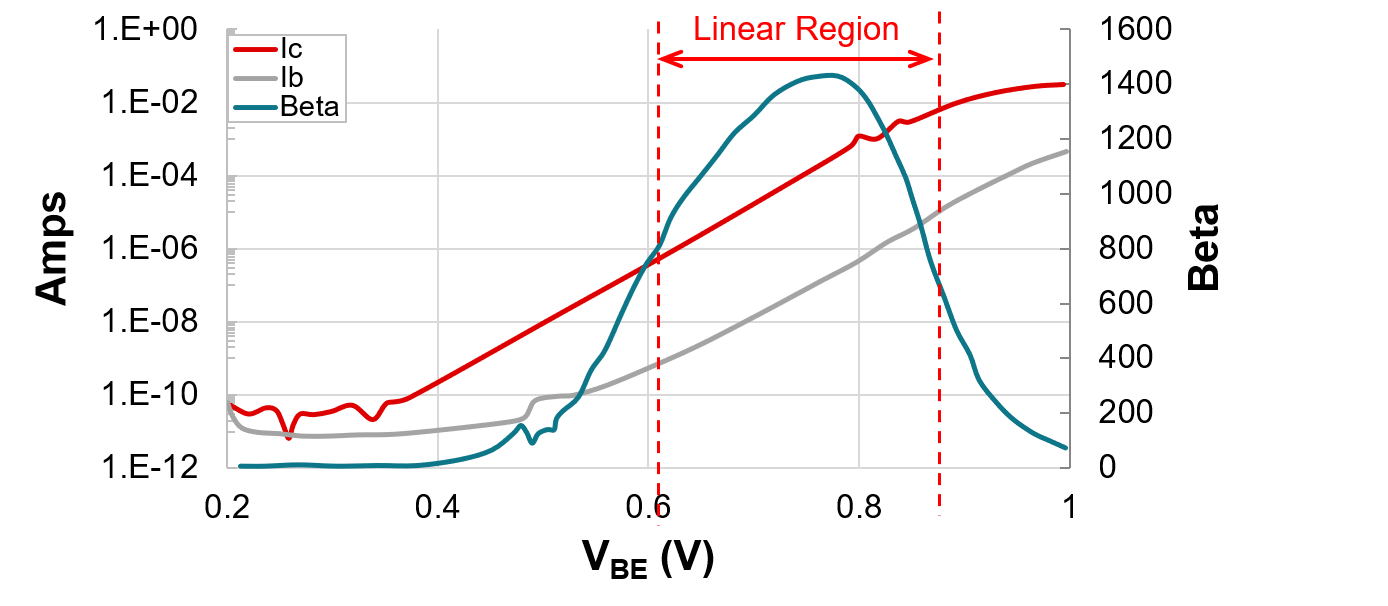

當 β 項相等時，這些項會抵消，此時不會因 β 而產生額外的誤差。誤差來自不同電流值的 β 變化。向遠程溫度傳感器增加輻射暴露不得給 BJT 遠程溫度結果引入額外的 β 誤差。Gummel 曲線凸顯了 BJT 與遠程溫度傳感器匹配時最理想的 β 特性。匹配晶體管時，TI 建議 BJT 遵循圖 5-1 中所示的線性區域內的特性。藍線代表 β 比率，其數值對應右側的次 y 軸。紅線和灰線則對應左側的主 y 軸。

在設計 BJT 時，在確定 BJT 的尺寸以匹配我們的遠程結點時，該曲線非常有用。當確定晶體管的尺寸以匹配遠程傳感器時，TI 建議在遠程傳感器上設定的 D+ 電流值范圍內進行小幅度的 β 變化量測量，如圖 5-2 中突出顯示。
