4 默認遠程注意事項

默認遠程設計注意事項

工程師必須考慮遠程傳感器的設計參數。TI 遠程溫度傳感器的設計基于方程式 2 中所示的二極管電流與電壓關系。這為溫度測量提供了簡化公式。使用專有方法計算溫度。遠程溫度傳感器旨在與 BJT 晶體管匹配。有關選擇晶體管的更多信息，請參閱遠程溫度傳感器晶體管選型指南。

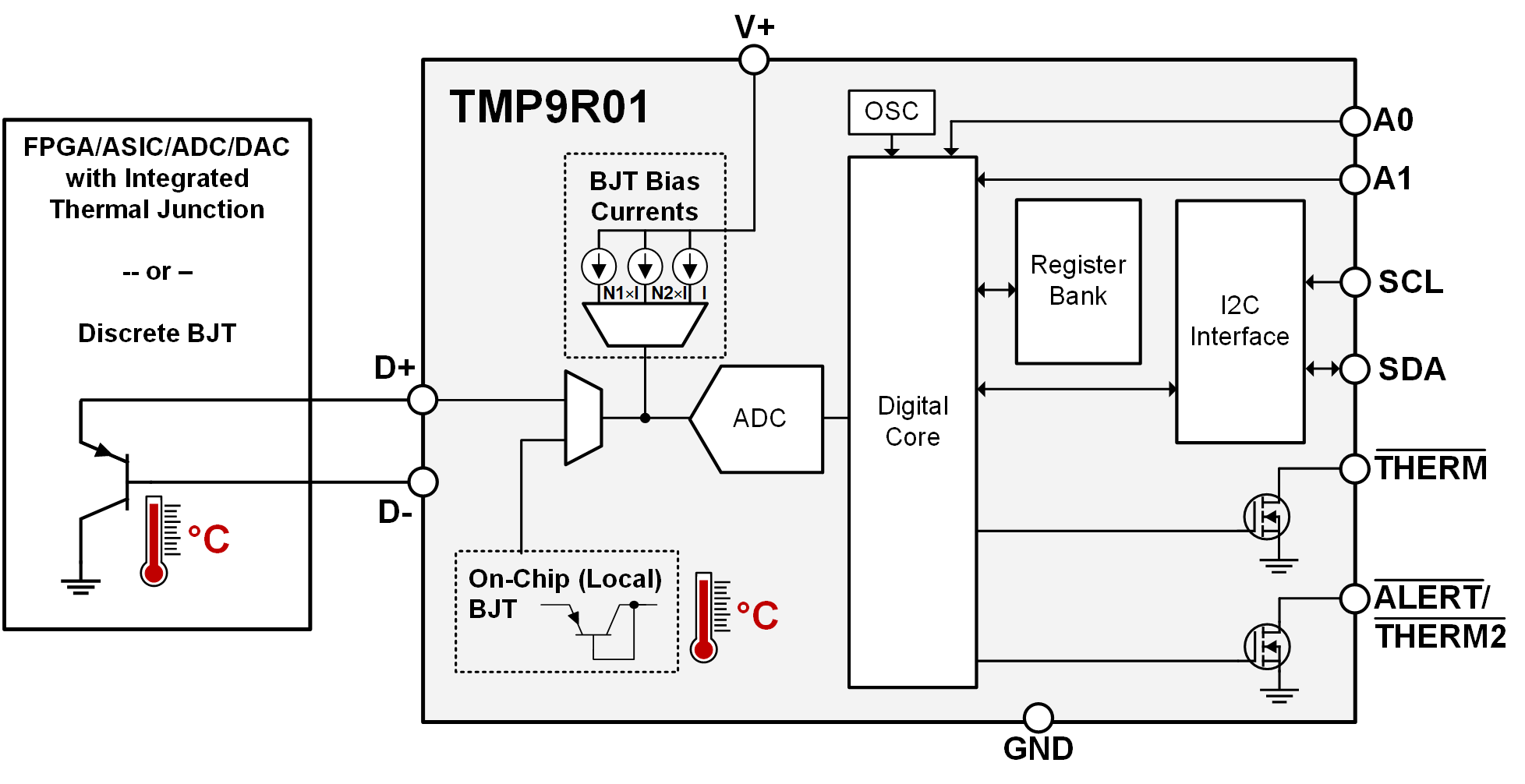

TI 遠程控制會強制 D+ 線路上出現三個或四個電流，用于測量流過遠程結點的 VBE 差值。D+ 線的電流被設計到我們的遠程傳感器中，影響從遠程 BJT 收集溫度的方式。理想的 D+ 信號如下所示，其中突出顯示了有效轉換期間的不同電流。理想情況下，TI 建議無需額外的電阻即可將 D+ 和 D- 直接連接到遠程 BJT；但是，對于長布線，TI 建議為 D+ 和 D- 信號線添加濾波。請謹慎選擇電容和電阻器。大電容或電阻器可能會增加溫度測量的誤差。有關電容和電阻最大值的更多詳細信息，可以使用所需遠程溫度傳感器的數據表查看。

選擇晶體管會影響遠程傳感器的精度。遠程 BJT 結點的關鍵溫度特性為 n 因數、β 和 VBE。n 因數或也稱為理想因數，是一個反映基極發射極結點與理想二極管公式接近程度的參數。β 是集電極和基極之間的電流比。β 表示集電極電流通過基極時存在的誤差。理想情況下，集電極電流等于無漏電發射極電流的晶體管可作為遠程結點提供更強的性能。晶體管的 n 因數、正向電流增益和尺寸可能各不相同。TI 遠程溫度傳感器可以校準這些參數，以匹配不同的晶體管。大多數 TI 溫度傳感器都設計為滿足 n 因數為 1.008 的晶體管要求，而不會改變配置設置。數據表中指定了 n 因數。3904 和 3906 PNP/NPN 晶體管的任何型號都是優選，可以無需校準直接與我們的遠程傳感器匹配。遠程結點的誤差可能源于以下因素：理想因子差異、β 變化較大、D+ D- 線路上的大電阻或電容，或長 D+ D- 布線帶來的噪聲干擾。

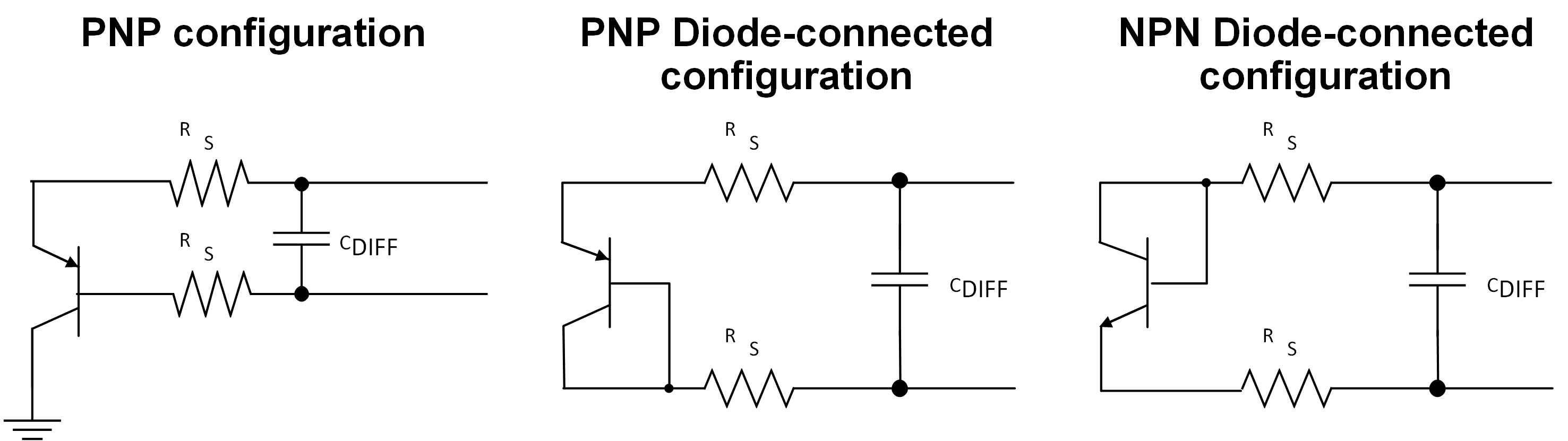

二極管連接是指基極連接到 NPN 或 PNP BJT 內的集電極。NPN 二極管需采用二極管連接方式。最好在所有引腳可用的情況下連接 PNP。二極管連接的二極管限制了自動 β 校正功能的使用。

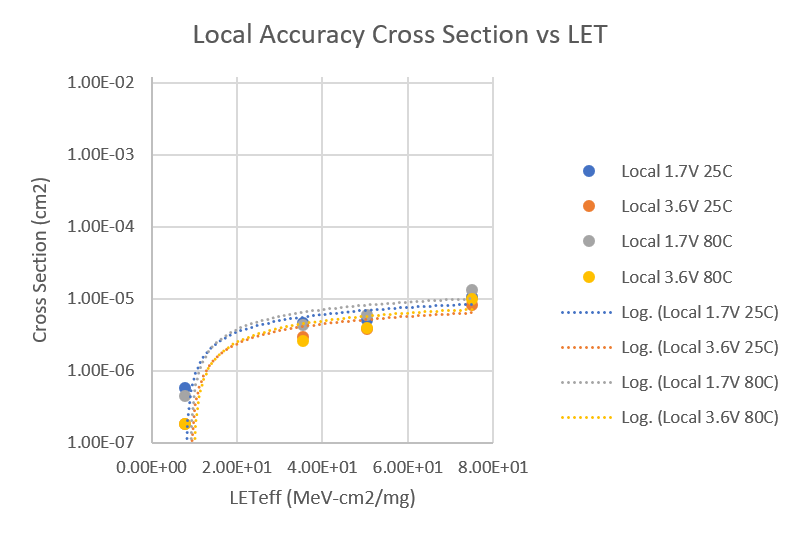

輻射會對溫度傳感器產生影響，既會導致溫度讀數出現誤差，還會隨著時間推移降低其性能。所有 TI 溫度傳感器均已通過單粒子效應 (SEE) 和電離輻射總劑量效應 (TID) 輻射測試。所有輻射報告都可以在相應的器件產品頁面上找到。我們的航天產品系列中大部分都是數字化產品。TMP9R01-SP 是一款數字航天級遠程溫度傳感器，通過 TID 高達 100krad(Si) 的輻射加固保障 (RHA) 和單粒子鎖定 (SEL) 抗擾度規格（LET 為 75MeV-cm2/mg）。由于 TMP9R01-SP 是帶寄存器的數字式傳感器，因此寄存器中的任何位變化都會導致溫度精度發生變化。寄存器中的數據包括配置、n 因數、偏移和上限/下限設置。在 SEE 報告中，在寄存器中收集數據，并使用警報引腳信號了解輻射條件下器件的完整功能。記錄了誤差大于 1.5°C 的遠程或本地溫度輸出作為瞬態。當警報/THERM 信號被觸發時，記錄了一次 SEFI。在溫度讀數寄存器之外的任何 I2C 寄存器中發生的任何更改都會被記錄為翻轉。
