ZHCU523C July 2018 – March 2021 TPS274160
2.2.4 INA253
INA253 集成了 2mΩ 精密電流檢測電阻和 80V 共模、零漂移拓?fù)涞母呔入娏鳈z測放大器，具有出色的共模抑制比 (CMRR)，并增強了對脈寬調制 (PWM) 干擾的抑制能力，所有功能集成在單一封裝內。通過匹配分流電阻值與電流檢測放大器增益，實現高精度測量，提供系統級校準的高精度解決方案。增強型 PWM 抑制降低了共模瞬變對與 PWM 信號相關的輸出信號的影響。多個增益版本可用于根據應用中預期的目標電流范圍優化所需的滿量程輸出電壓。

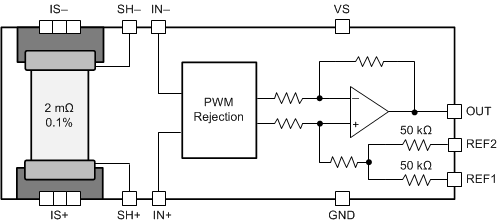

圖 2-5 INA253 方框圖器件主要特性如下：
- 精密集成分流電阻
- 分流電阻器：2mΩ
- 采樣電阻容差：0.1%（最大值）
- ±15A 連續測量（–40°C 至 85°C）
- 0°C 至 125°C 溫度系數：10ppm/°C
- 精度：
- 增益誤差：0.25%（最大值）
- 增益漂移：10 ppm/°C（最大值）
- 失調電壓：±2mA
- 溫漂：125μA/°C（最大值）
- 寬共模范圍：-4V 至 80V
- 可用增益：100mV/A、200mV/A 和 400mV/A
