2.2.1 LM5165
LM5165 是一款簡單易用的同步降壓 DC-DC 穩壓器，可在 3V 到 65V 電源電壓下工作。該器件用于從 3.3V、5V、12V、24V 和 48V 非穩壓、半穩壓和完全穩壓電源軌進行降壓轉換。LM5165 集成高側與低側功率 MOSFET，可在極小的解決方案尺寸下實現高達 150mA 的直流負載電流，并實現極高效率和超低輸入靜態電流。為簡化實現，該器件提供多種工作模式，可根據目標應用靈活優化使用。在恒定導通時間 (COT) 工作模式下，該模式適用于低噪聲、高電流、快速負載瞬態需求，器件以預測導通時間的開關脈沖工作。通過使用輸入電壓前饋設置導通時間，可在整個輸入電壓范圍內實現準固定開關頻率。另一種選擇是脈沖頻率調制 (PFM) 模式，結合可調峰值電流限制，可實現出色的輕載效率性能。兩種工作模式均不需要控制環補償，從而減少設計時間和外部元件數量。

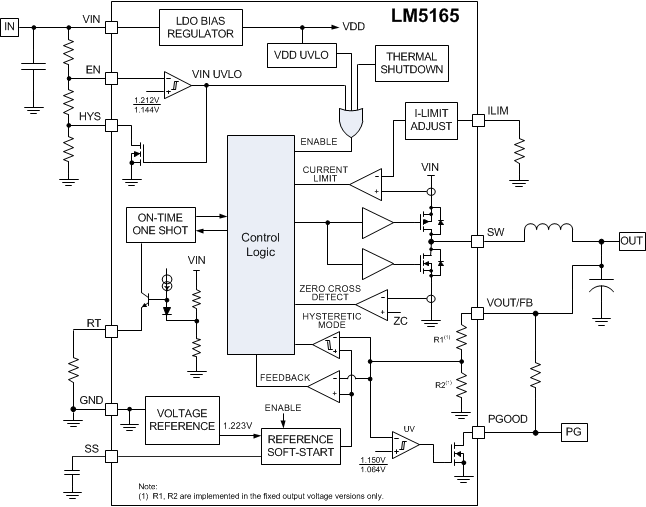

圖 2-2 LM5165 方框圖本設計相關的主要特性包括：
- 3V 至 65V 的寬輸入電壓范圍
- 3.3V 固定輸出電壓
- 150mA 同步降壓轉換器
- 集成式 2Ω PMOS 降壓開關
- 集成式 1Ω NMOS 同步整流器
- 無需使用外部整流二極管
- 可選 PFM 或 COT 模式工作
- 無環路補償或自舉元件
