ZHCU812B May 2021 – October 2025
3.1.3 為 DLPC7540EVM 通電并準備對 DLPC7540EVM 進行編程
DLPC7540EVM 僅包含一根跳線。在主機板和前端電路板之間的正常操作期間，此跳線安裝在 J67 上。在為 EVM 通電以進行編程之前，確保附帶的跳線安裝在 J9 上。節 2.2.1中列出了跳線位置。
表 3-3 參考位號
| 跳線 | 說明（粗體表示默認位置） |
|---|---|
| J67 - 前端 5V | 未安裝 - 未向 J3 提供 5V 已安裝 - 主機板通過 J3 連接向前端電路板提供 5V 電壓 |
| J9 – 保持在引導加載程序內 | 卸載 - 正常運行 已安裝 - 保持在引導加載程序內 |
跳線 J9 是保持引導加載程序 的跳線。此跳線用于將 DLPC7540EVM 置于引導加載程序模式，從而允許對 DLPC7540 控制器進行編程。連接此跳線以準備對 DLPC7540EVM 進行編程。
要為 DLPC7540EVM 通電，需要 12V、5A 的電源。請確保電源正常，主機板上的開關 SW5 和 SW1 為關閉狀態，再將電源連接到 EVM。在開關處于關閉位置時連接電源，可防止電源連接不良損壞 DLPC7540EVM。下圖展示了 SW5 和 SW1 及其工作位置。

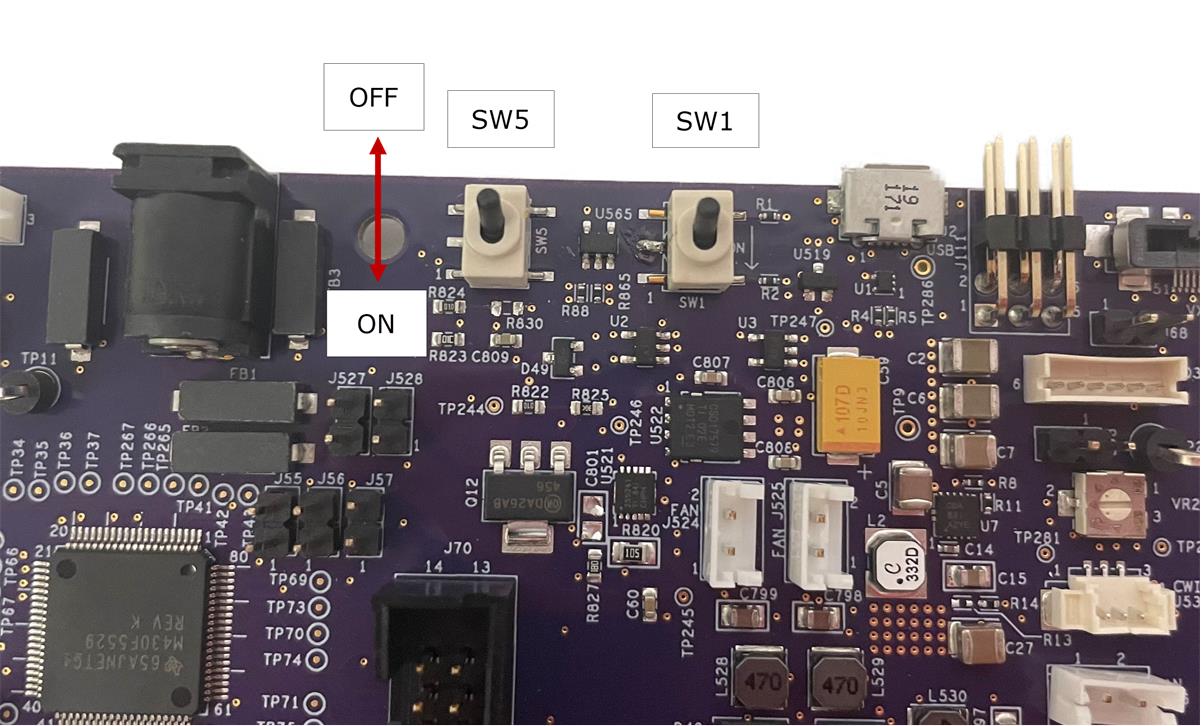

圖 3-2 打開/關閉開關一旦電源連接到 DLPC7540EVM ，開關 SW5 和 SW1按該順序 翻轉到打開 位置。然后，用戶可以將 USB 電纜插入電路板的 J2，以準備對電路板進行編程。確認 D5、D6、D7 和 D15 LED 是否亮起。
