按照以下步驟為 DLPC7540 操作下載和配置 DLPDLC-GUI：

1. 下載 DLPDLC-GUI 和固件軟件包，其中包含 DLP471TE、DLP472TE 和 DLP650TE 的固件二進制 (.img) 文件。
2. 安裝并打開 DLPDLC-GUI
3. 設置通信首選項：
   1. DLPDLC-GUI 支持 USB 和 I2C 通信。要在 GUI 中更改這些設置，請轉到“Debug”屏幕并選擇“Connection”選項卡。
   2. 對于 USB，請選擇 USB 接口并點擊 Connect；請參閱圖 3-3。
      注： USB 是將固件閃存映像下載到 EVM 的首選接口，因為 USB 比 I2C 快得多，并且不需要任何額外的硬件。

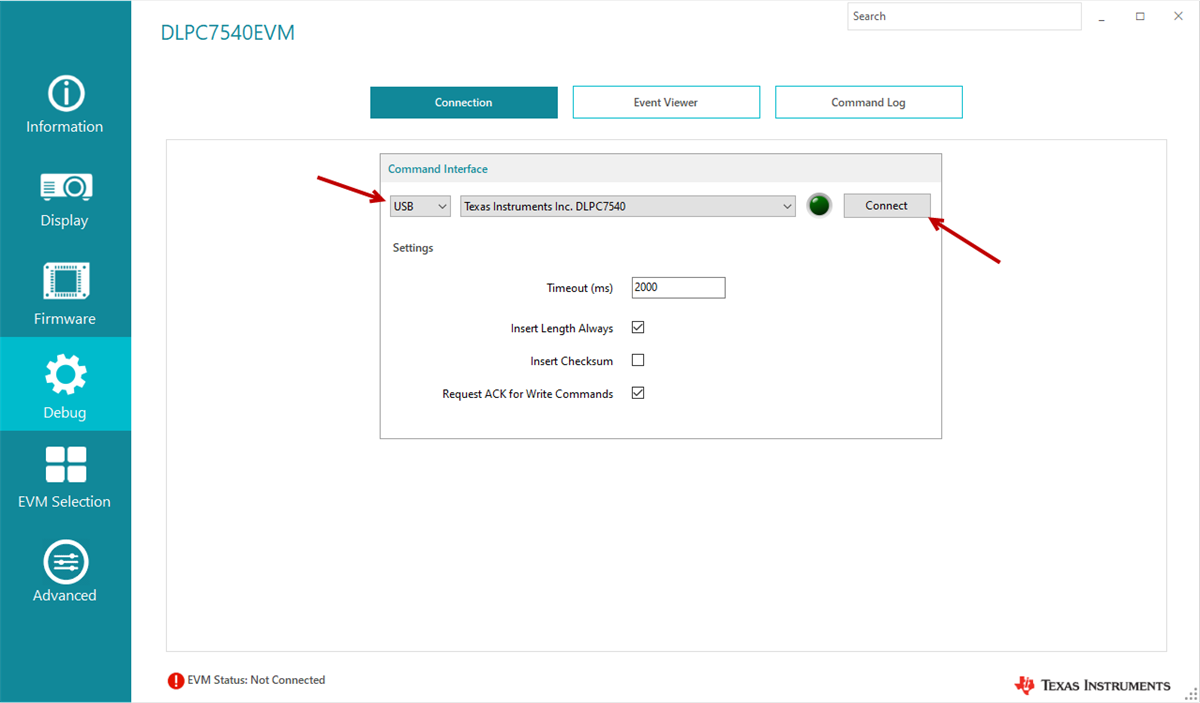

      圖 3-3 命令界面設置
   3. 驗證 GUI 左下角顯示的“EVM Status”是否為 已連接, 引導裝載程序模式表明您已準備好將映像文件加載到 EVM 中。
4. 閃存加載程序配置：
   1. 轉到“固件”屏幕，選擇“更新固件”選項卡。單擊文件夾圖標，根據連接到 DLPC7540EVM 的實際 DMD 來瀏覽適用的固件。選擇固件映像文件后，點擊 Start Update；請參閱圖 3-4。
   2. 等待編程進度顯示固件更新已完成。
   3. 按順序?qū)?SW1 和 SW5 開關切換至關閉 位置來關閉 EVM。從 J9 拆下跳線，并將其重新安裝到 J67 上。
   4. 按順序?qū)?SW5 和 SW1 開關切換至打開 位置來打開 EVM。大約 3 秒鐘后，用戶可以看到 D5、D6 和 D7 LED 穩定亮起，D15 LED 閃爍。DLP 德州儀器 (TI) 標識應顯示在 DMD 上；請參閱圖 3-5。

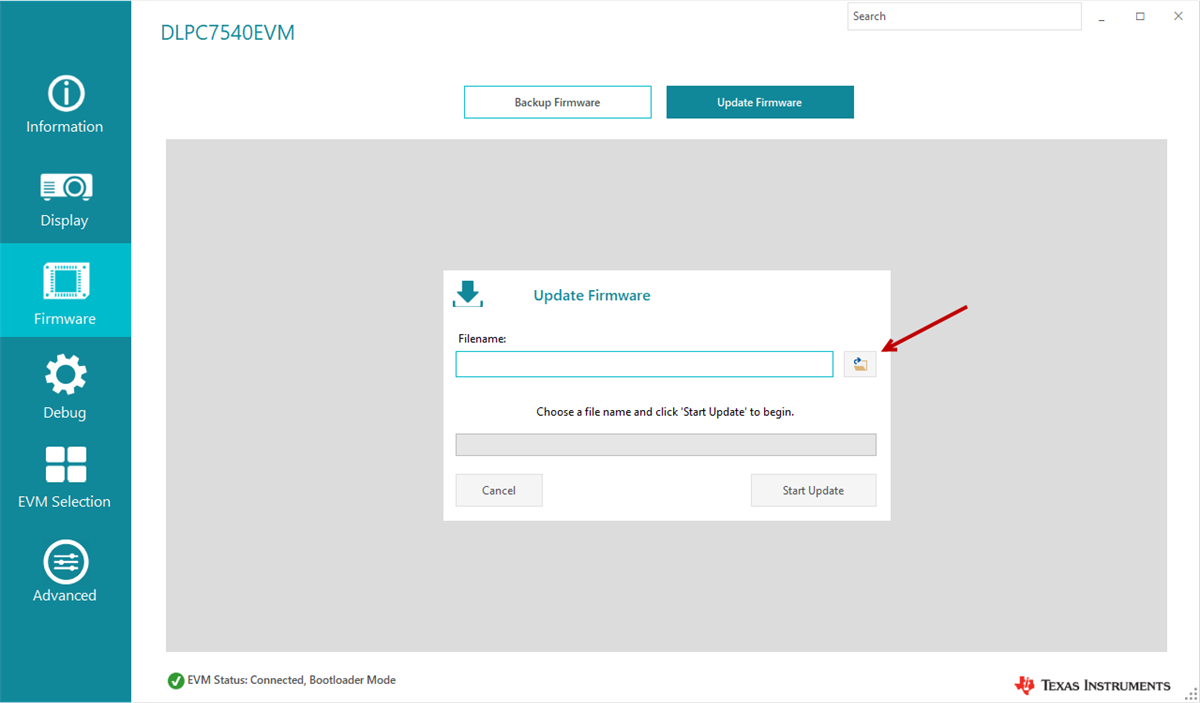

      圖 3-4 加載閃存映像
      注：

      如果 USB 通信存在問題，請關閉 DLPC7540EVM 并斷開連接，然后重新連接 USB 電纜并打開電路板電源。

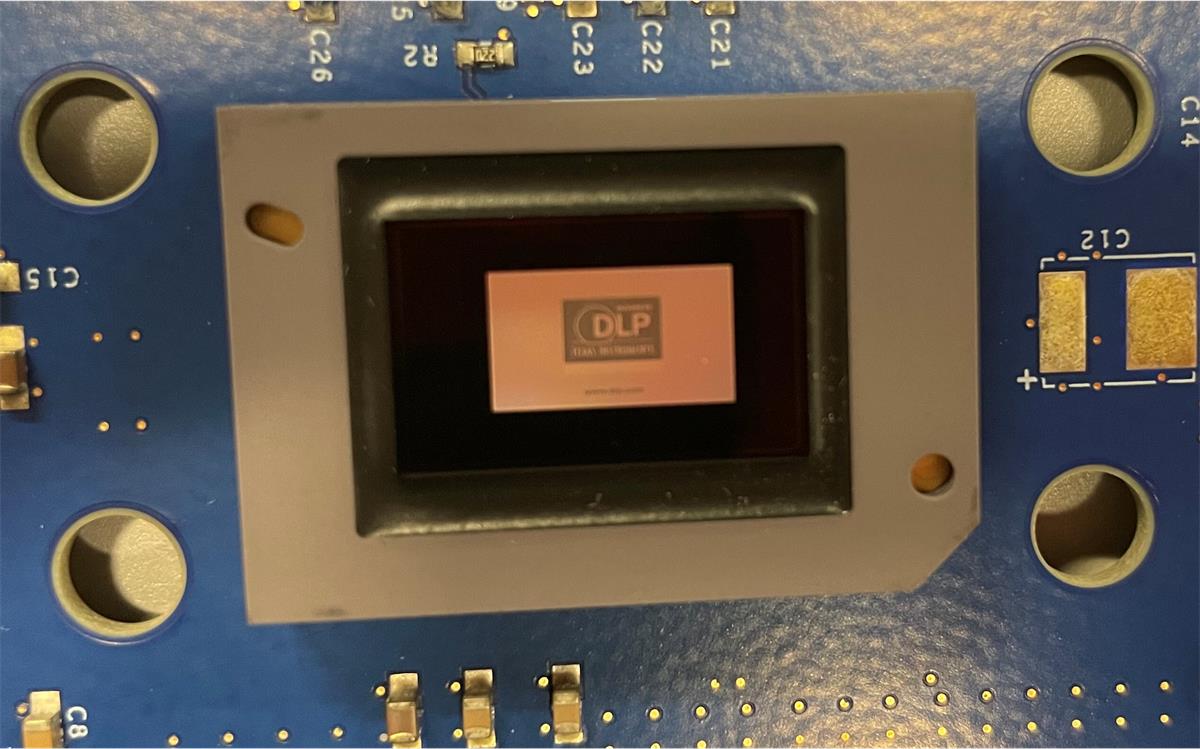

      圖 3-5 DMD 上顯示的啟動圖像
