DLP471TEEVM、DLP472TEEVM、DLP650TEEVM 和 DLPC7540EVM EVM 中包含驅動 DLP471TE、DLP472TE 或 DLP650TE DMD 所需的電子器件。DLPC7540EVM 為 USB、I2C 和觸發器輸入與輸出提供多個接口選項。

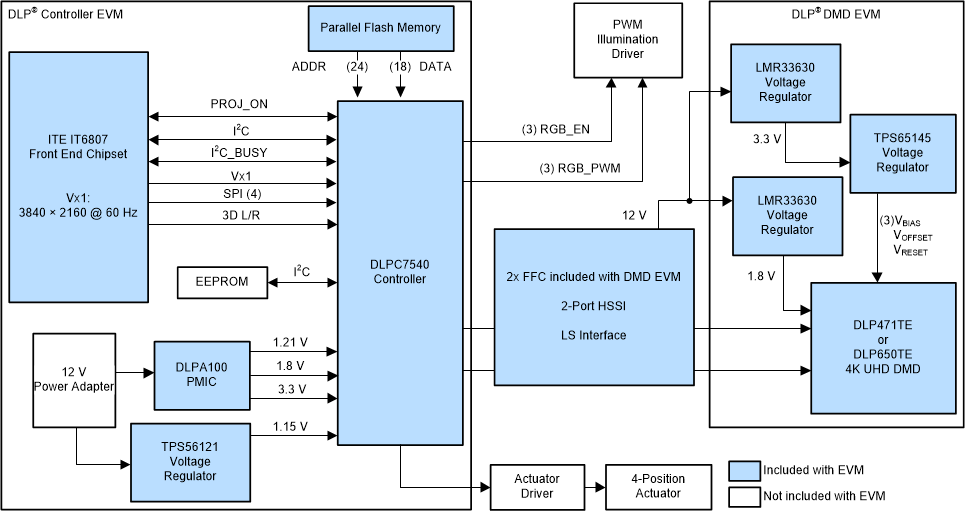

系統方框圖詳細說明了使用 DLP471TEEVM 和 DLPC7540EVM 時的功能和控制，如圖 1-5 所示。

DLPC7540EVM 的主要元件包括：

• 一個 DLPC7540 控制器
• 三個 DLPA100 電源管理和電機驅動器芯片
• 一個能夠在 600MHz 像素時鐘下以 60Hz 處理高達 4K 輸入的 Vx1 前端

DLP471TEEVM 的主要元件包括：

• DLP471TE 0.47 英寸 4K UHD DMD
• 兩根專門用于將 DLP471TEEVM 連接到 DLPC7540EVM 的柔性電纜
• 用于生成 DMD 的偏移電壓、復位電壓和偏置電壓的 TPS65145

DLP472TEEVM 的主要元件包括：

• DLP472TE 0.47 英寸 4K UHD DMD
• 兩根專門用于將 DLP472TEEVM 連接到 DLPC7540EVM 的柔性電纜
• 用于生成 DMD 的偏移電壓、復位電壓和偏置電壓的 TPS65145

DLP650TEEVM 的主要元件包括：

• DLP650TE 0.65 英寸 4K UHD DMD
• 兩根專門用于將 DLP650TEEVM 連接到 DLPC7540EVM 的柔性電纜
• 用于生成 DMD 的偏移電壓、復位電壓和偏置電壓的 TPS65145
