LMG342X-BB-EVM 上的電感器能夠在約 3kW 下運行。對于更高的功率級別，請使用外部電感器。

TI 建議遵循以下程序設置 LMG342X-BB-EVM 和 LMG342XEVM-04X：

1. 將 LMG342XEVM-04X 連接到 LMG342X-BB-EVM，如圖 7-1 中所示。主板上的連接區域如圖 7-2 所示。
2. 在通風 HV 安全箱內安裝 LMG342X-BB-EVM。
3. 斷開跳線 J13，實現 12V 到 5V 板上功率轉換。
4. 斷開跳線 J12。
5. 如果使用板載輔助 PWM 生成電路生成死區時間，請用跳線連接接頭 J7 和 J14 的引腳 2 和引腳 3。在此配置下，只需一個 PWM 信號，可連接到 J3 或 J8。
6. 如果為 J3（高側 PWM）和 J8（低側 PWM）提供了兩個具有死區時間的輔助 PWM 信號，請連接接頭 J7 和 J14 的引腳 1 和引腳 2（J7 和 J14 的引腳 1 在圖 7-2 中指示）。這樣，兩個 PWM 信號可直接控制高側和低側器件。
7. 如果需要故障互鎖特性，請連接跳線 J10 和 J11。否則請斷開它們的連接，這樣 PWM 信號可一直通過器件。
8. 將信號發生器設為所需頻率和占空比（即 100kHz 和 50% 占空比）。高輸入為 5V，低輸入為 0V。
9. 將信號發生器的輸出連接到 LMG342X-BB-EVM PWM 輸入，如圖 7-2 中所示。
10. 將 12V、2A 直流電源連接到 LMG342X-BB-EVM 12V 偏置電源，如圖 7-2 中所示。
11. 在降壓模式（高壓）下，將高壓電源連接到 LMG342X-BB-EVM 高壓輸入，如圖 7-2 中所示。
12. 使用 3 引腳電源線連接風扇和 J15，向風扇提供 12V 偏置電源。

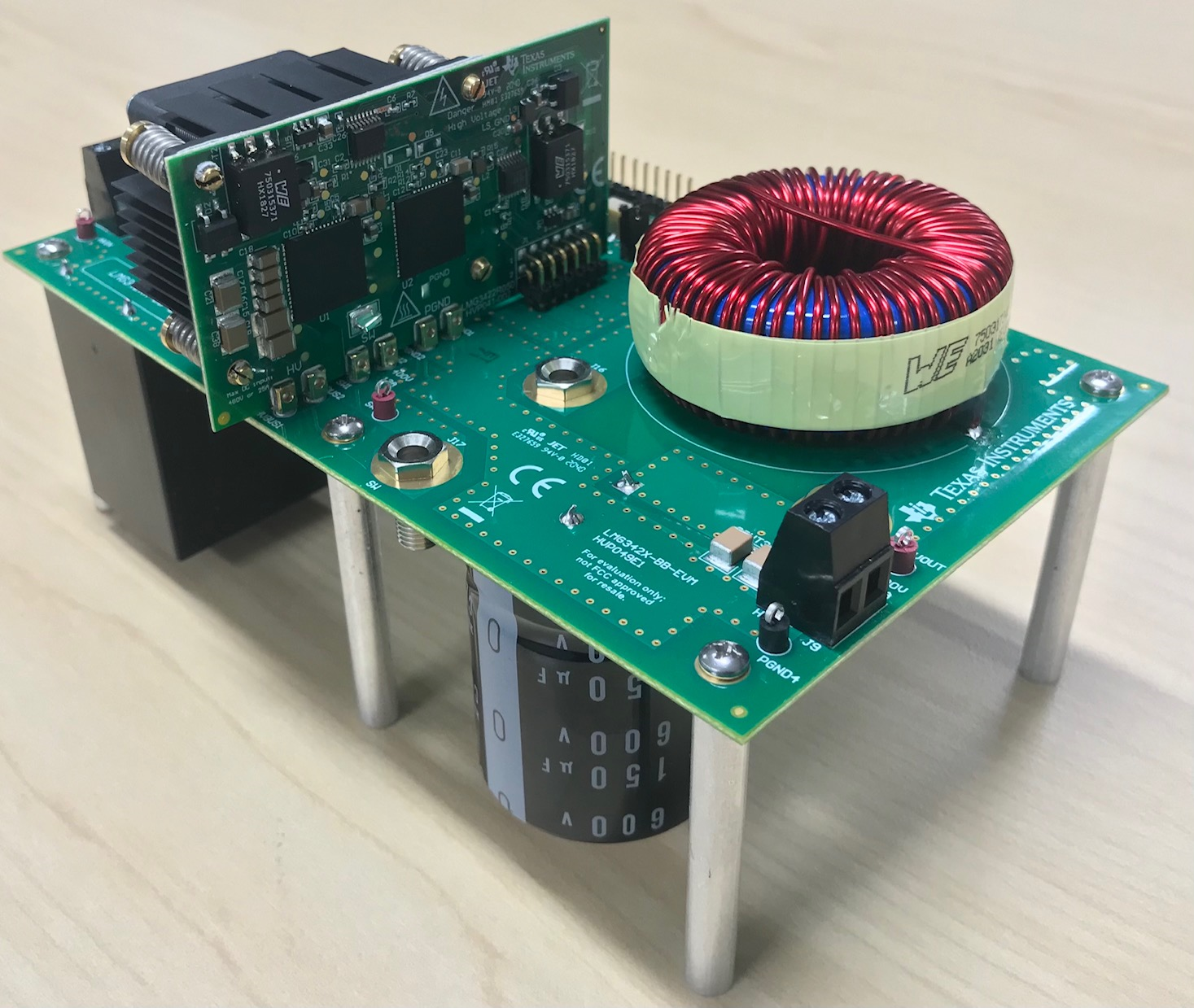

圖 7-1 LMG342X-BB-EVM 主板與 LMG342XEVM-04X
