2.1 LMG342XEVM-04X 子卡
LMG342XEVM-04X 具有兩個半橋配置的 LMG342XR0X0 GaN FET。所有的偏置和電平轉換元件都包含在內，使低側參考信號控制兩個 FET。高頻去耦電容器包含在優化布局中的功率級，以最小化寄生電感，并降低電壓過沖。
電路板的布局對于器件的性能和功能至關重要。TI 首選四層或?qū)訑?shù)更多的電路板，以減少布局的寄生電感，實現適用性能。具有集成驅動器、保護和溫度報告功能的 LMG342xR030 600V 30m? GaN FET 數據表中提供了布局指南，以優化焊點可靠性、電源環路電感、信號到地的連接、開關節點電容和散熱性能。
表 2-1 EVM 版本查找表
| EVM 名稱 | 具有集成驅動器和保護功能的特色 GaN FET |
|---|---|
| LMG3422EVM-041 | LMG3422R050 |
| LMG3422EVM-043 | LMG3422R030 |
| LMG3425EVM-041 | LMG3422R050 |
| LMG3425EVM-043 | LMG3425R030 |
LMG342XEVM-04X 上有 12 個邏輯引腳。
表 2-2 邏輯引腳功能描述
| 引腳 | 引腳名稱 | 說明 |
|---|---|---|
| LS PWM | 1 | 用于低側 LMG342XR0X0 的邏輯門信號輸入。同時兼容 3.3V 和 5V 邏輯。以 AGND 為參考。 |
| HS TEMP | 2 | 用于高側 LMG342XR0X0 的 PWM TEMP 輸出。以 AGND 為參考。 |
| LS Fault | 3 | 用于低側 LMG342XR0X0 的 FAULT 輸出信號。以 AGND 為參考。 |
| HS OC | 4 | 用于高側 LMG342XR0X0 的 OC 輸出信號。以 AGND 為參考。 |
| LS OC | 5 | 用于低側 LMG342XR0X0 的 OC 輸出信號。以 AGND 為參考。 |
| HS Fault | 6 | 用于高側 LMG342XR0X0 的 FAULT 輸出信號。以 AGND 為參考。 |
| LS Temp | 7 | 用于低側 LMG342XR0X0 的 PWM TEMP 輸出。以 AGND 為參考。 |
| HS PWM | 8 | 用于高側 LMG342XR0X0 的邏輯門信號輸入。同時兼容 3.3V 和 5V 邏輯。以 AGND 為參考。 |
| 12V | 9 | 在引導模式下配置LMG342XEVM-04X時的輔助電源輸入。在隔離電源模式下配置時不使用引腳。 |
| 5V | 10 | 用于LMG342XEVM-04X 的輔助電源輸入。用于為邏輯隔離器供電。當在隔離電源模式下配置時，用作 LMG342XR0X0 器件的輸入偏置電源。 |
| AGND | 11,12 | 邏輯和偏置電源接地回路引腳。功能上與 PGND隔離。 |
LMG342XEVM-04X 上有 6 個電源引腳。
表 2-3 電源引腳功能說明
| 引腳 | 說明 |
|---|---|
| SW | 半橋配置的開關節點 |
| HV | 半橋配置的輸入直流電壓 |
| PGND | 半橋配置的電源接地。功能上與 AGND隔離。 |

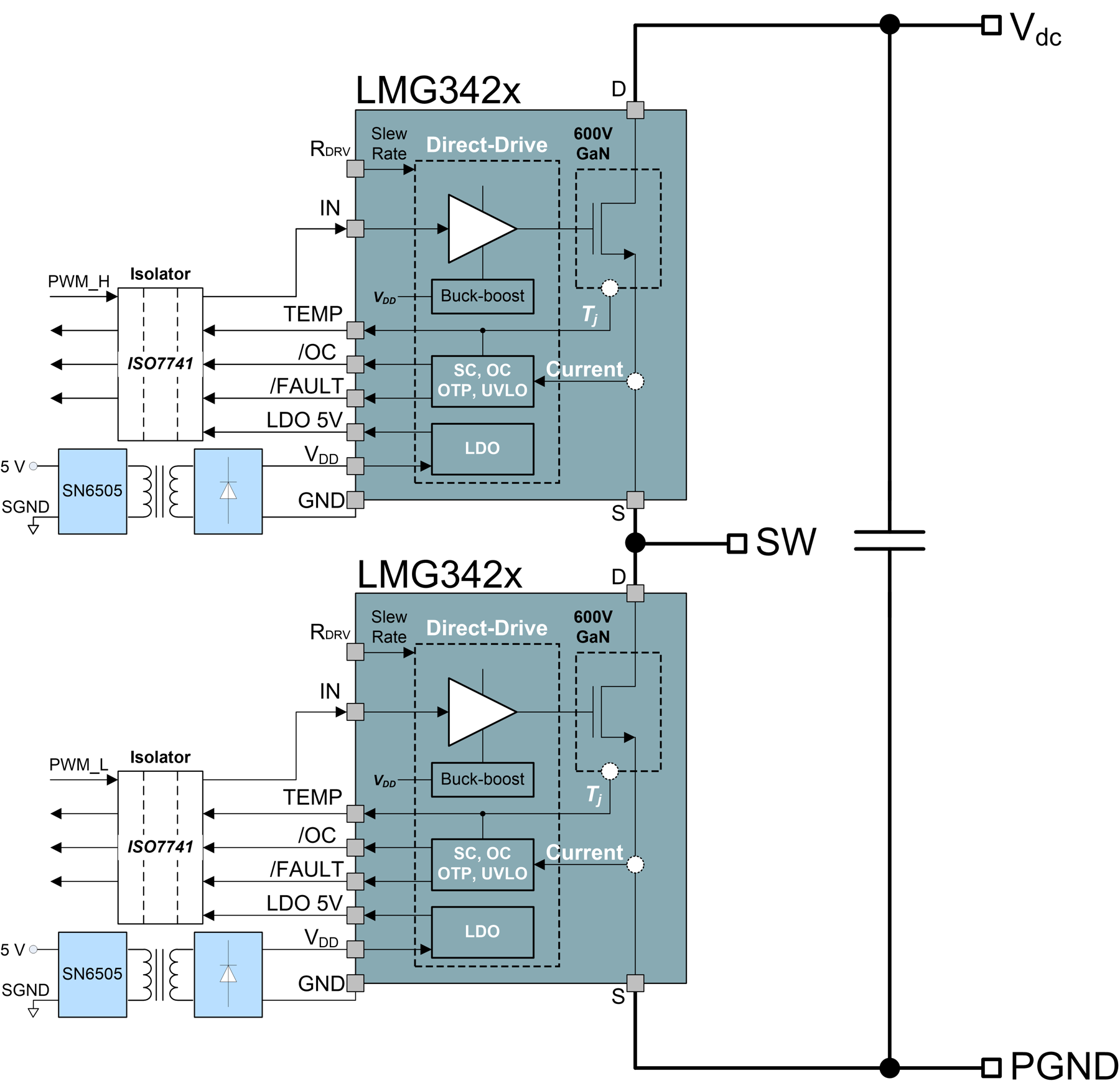

圖 2-1 LMG342XEVM-04X 方框圖警告：
無論何時評估模塊通電后都會出現高壓電平。使用 EVM 時請采取適當?shù)念A(yù)防措施。
