7.2 啟動和運行程序
- 向 LMG342X-BB-EVM 接通+12VDC。大約 3 到 5 秒后，觀察直流電源穩定下來。
- 確保所有故障 LED 均熄滅，而5V LED亮起。
- 接通+12VDC以啟用風扇。
- 打開函數發生器，輸出持續脈沖，并檢查 PWM 信號的死區時間。
使用合適的探頭進行測量。要測量開關節點中的快速開關瞬態值，推薦使用高帶寬高壓無源探頭，并盡量減少接地環路連接。
推薦為測量信號和電源輸入/輸出連接添加共模扼流圈。
- 啟用高壓電源，并確保電壓從 0V 逐步升高到所需的總線電壓（最高 480V）。隨著電壓逐步上升，HV LED 會亮起并慢慢變亮。

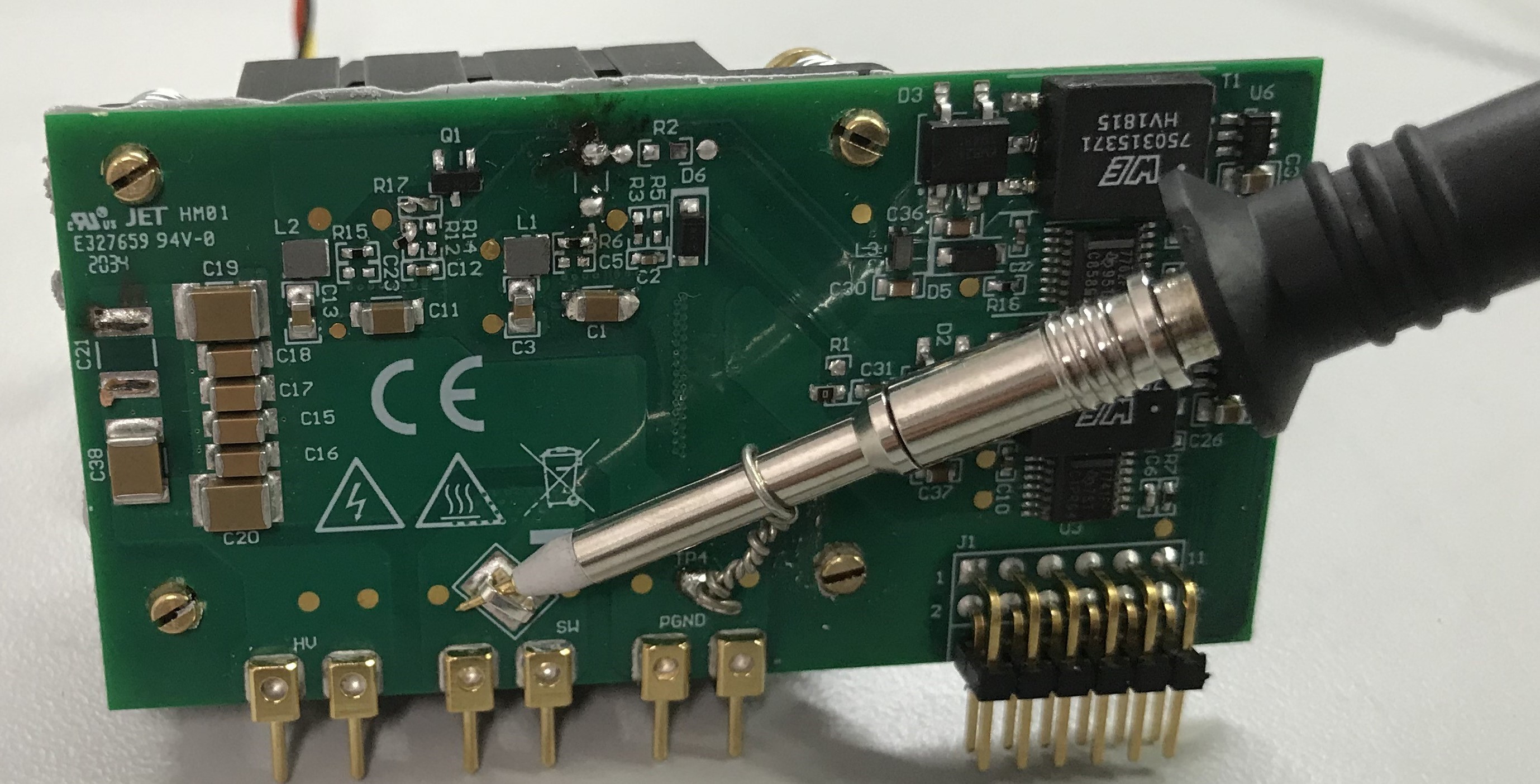

圖 7-3 利用高帶寬探頭和尾纖接地連接進行開關節點電壓測量警告：
切勿在絕對最大電壓下開啟器件。TI 建議在 480V 或以下啟動器件。緩慢增加輸入電壓并監控 VSW以確保峰值電壓不超過絕對最大額定值 600V。
