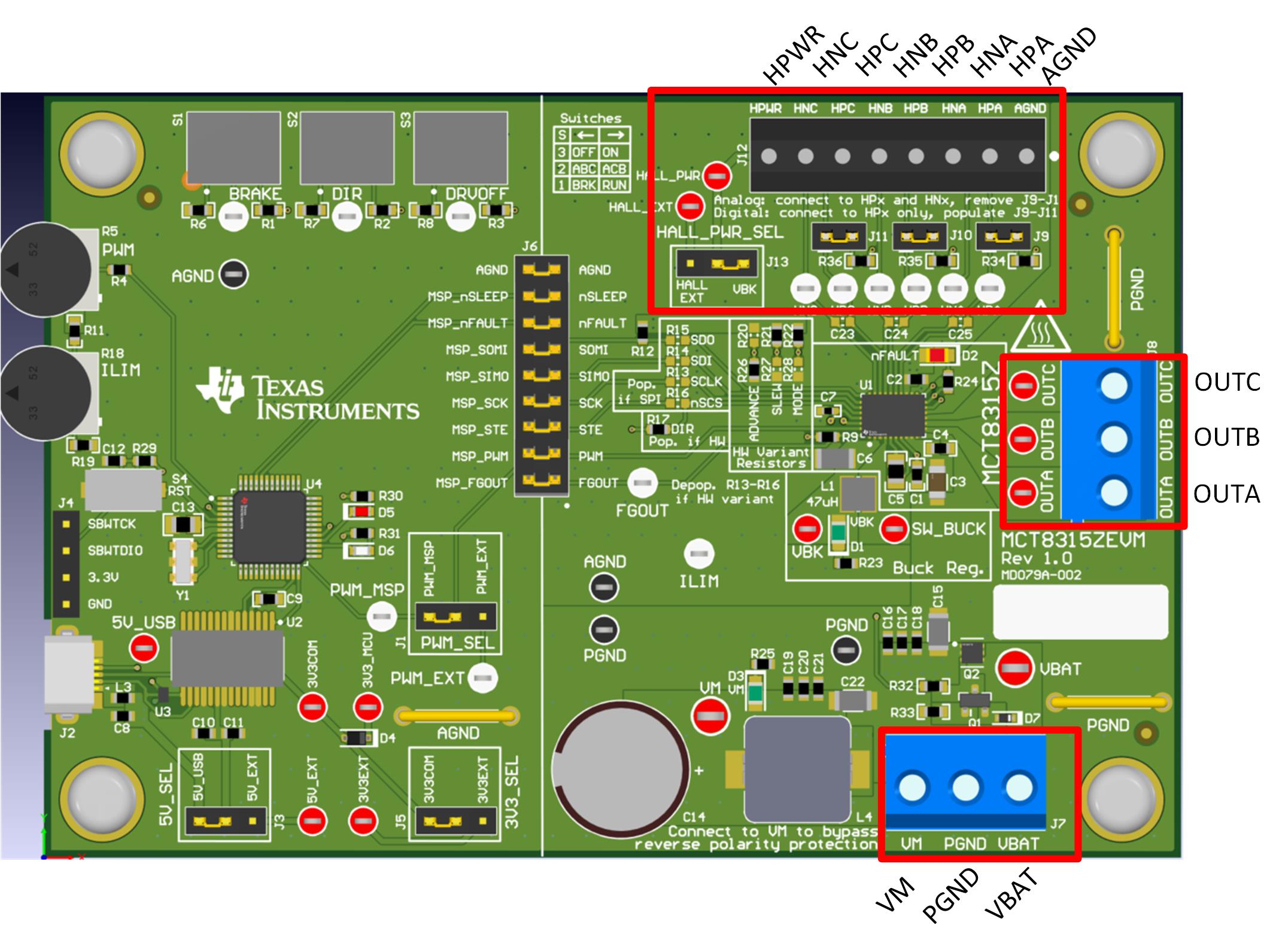

圖 3-3 顯示了與 MCT8315ZEVM 的連接，用于旋轉三相有傳感器無刷直流電機。

4.5V 至 35V 電源或電池連接到連接器 J7 上的 VBAT 或 VM 和 PGND 端子。在 VBAT 和 PGND 端子上實現了反極性保護和 π 型濾波器，導致 VM 的二極管電源電壓降為 0.7V 。為了繞過反極性保護和 π 型濾波器，請將電源直接連接到電路板上的 VM 端子或 VM 測試點和 PGND。

BLDC 電機的三相直接連接到 MCT8315ZEVM 上的螺釘端子連接器 J8 的 A、B 和 C 端子。

使用 MCT8315ZEVM 上的連接器 J12 連接單端數字或模擬差分霍爾輸入。將 HPWR 用作霍爾電源，AGND 用作霍爾接地。如果從霍爾元件連接模擬輸入，每個相位分別連接到 HPx 和 HNx 引腳，并移除跳線 J9-11。如果使用霍爾傳感器的單端輸入，每個相位僅連接 HPx 引腳，并連接跳線 J9-J11。

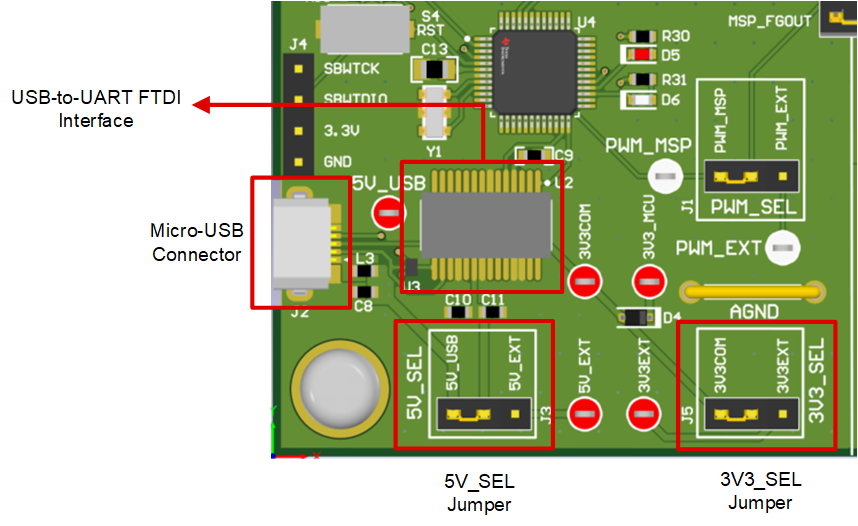

圖 3-4 顯示了 Micro-USB 電纜插入 MCT8315ZEVM 中以提供評估模塊和 GUI 之間的通信。USB 數據和 USB 的 5V 電源由 FTDI 芯片轉換為 UART 數據和 3.3V 電源，用于為 MSP430FR2355 微控制器供電。USB 電源在 5V 電壓下電流被限制在 500mA，F(xiàn)TDI 芯片在 3.3V 電壓下電流被限制在 30mA。如果用戶希望為這些電源軌提供更多電流，則可以使用 5V_SEL 跳線 J3 和 3V3_SEL 跳線 J5 連接外部電源軌。
