ZHCUBL1 December 2023
2.6 LED 指示燈
MCT8315ZEVM 有 5 個狀態 LED，提供電源的狀態和評估模塊的功能。默認情況下，VM LED 和 VBK LED 會在電路板通電且固件已刷入微控制器時亮起。表 3-1 顯示 LED 說明，上電過程中點亮的 LED 以粗體顯示，圖 3-6 顯示 LED 的位置。
表 2-1 MCT8315ZEVM LED 說明（上電后默認狀態以粗體顯示）
| 標識符 | 名稱 | 顏色 | 說明 |
|---|---|---|---|
| D1 | VBK | 綠色 | 內部降壓穩壓器輸出 |
| D2 | nFAULT | 紅色 | 當 MCT8315Z 發生故障時亮起 |
| D3 | VM | 綠色 | 電機電源供應給電路板 |
| D5 | MSP_LED0 | 紅色 | 用于 UART 或調試 |
| D6 | MSP_LED1 | 綠色 | 用于 UART 或調試 |

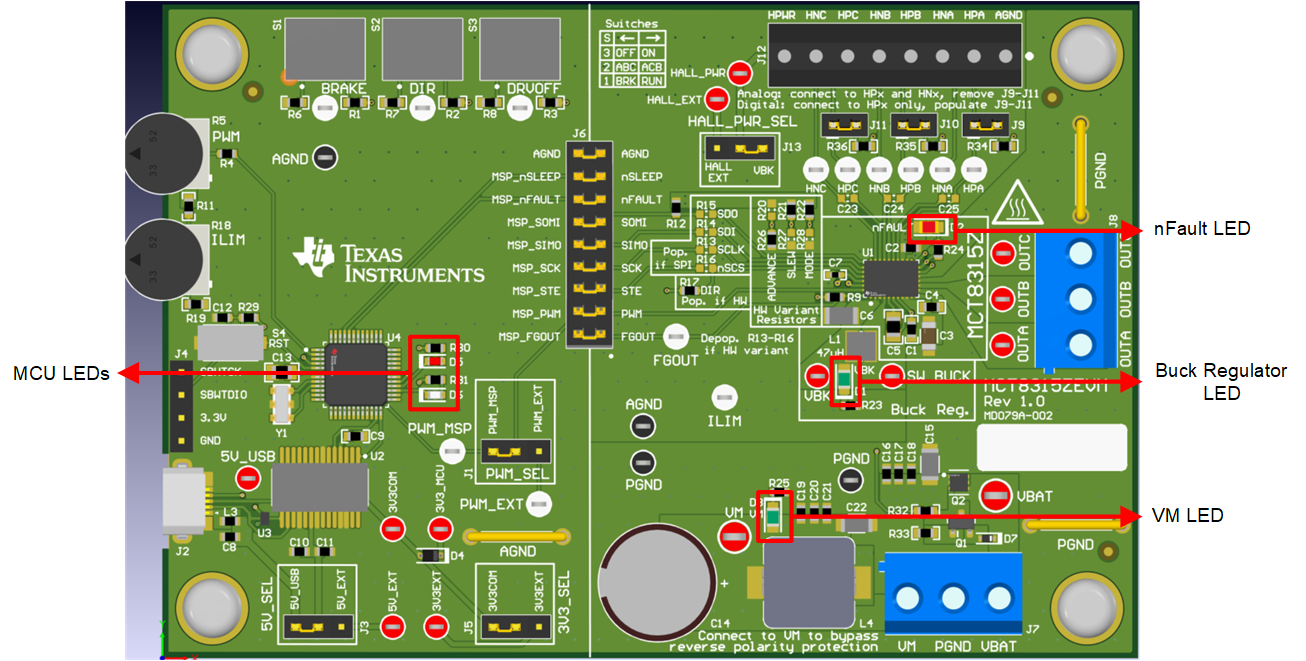

圖 2-6 MCT8315ZEVM LED
