ZHCUC45A June 2024 – January 2025
2.2 故障、指示燈和跳線設置
DRV8351 實現了自舉欠壓、GVDD 欠壓和過熱情況下的熱關斷。有關 DRV8351 故障支持的更多信息，請參閱 DRV8351 數據表。
DRV8351EVM 在 PVDD 和 GVDD 電源上實現了過壓和欠壓保護以及粗放的過流保護。這里包括 3.3V、PVDD、GVDD 和 FAULT 的狀態 LED，如下所示。

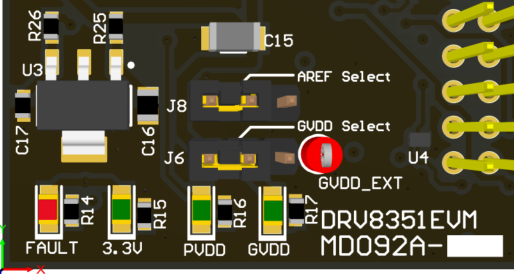

圖 2-6 狀態 LED、AREF 選擇和 GVDD 選擇如果 EVM 檢測到以下情況導致的故障，F(xiàn)AULT LED 會亮起：
| FAULT | 下限 | 上限 | 采取的操作 |
|---|---|---|---|
| PVDD | 6V | 100V | PWM 輸入強制為 0%。 |
| GVDD | 6V | 20V | PWM 輸入強制為 0%。 |
| 過流 | -25A | 25A | PWM 輸入強制為 0%。 |
可以在 GUI 軟件中使用“CLEAR FAULTS”按鈕復位故障。有關 GUI 的更多詳細信息，請參閱下方的“軟件”部分。
AREF 選擇跳線用于選擇 EVM 上分流放大器的失調電壓。默認位置是左側的引腳 1:2，用于將 CSA 配置為雙向模式（失調電壓為 1.65V），該模式允許 CSA 輸入檢測正電流或負電流。將該跳線放在右側的引腳 2:3 上，可將 CSA 配置為單向模式（失調電壓為 0V），該模式只允許測量正電流。這確實會增加 CSA 的測量范圍。
GVDD 選擇跳線允許用戶使用內置 12V 降壓穩壓器生成 GVDD 或通過 GVDD_EXT 從外部輸入。默認位置是左側的引腳 1:2，用于將 EVM 配置為內部模式（由降壓穩壓器提供 GVDD）。將該跳線放在右側的引腳 2:3 上，可針對外部 GVDD 模式（GVDD 提供給 GVDD_EXT 測試點）配置該電路板。
