2.3 EVM 硬件快速入門
本節介紹了為首次電機旋轉準備 DRV8351EVM 的步驟。本節假定使用上面提到的默認跳線位置。

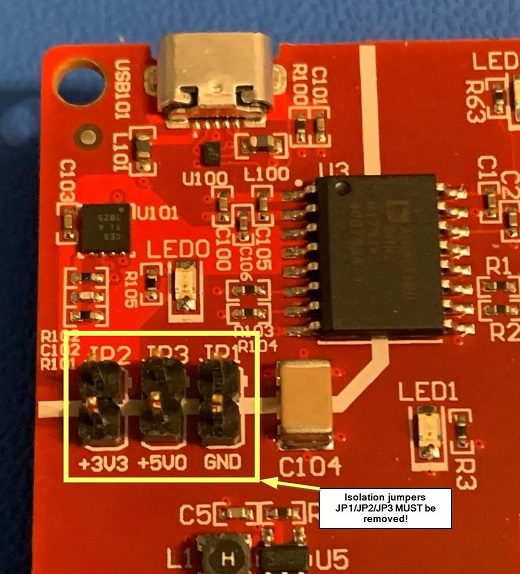

圖 2-7 JP1/JP2/JP3 已移除- 確保已移除 LAUNCHXL-F280049C 上的隔離跳線 JP1/JP2/JP3。
- 將 DRV8351EVM 插入 LAUNCHXL-F280049C 電路板的下方位置。
- 將電機相位連接到 J5 上相應的 MOTA/MOTB/MOTC 輸入，確保匹配 A、B 和 C。
- 將霍爾傳感器連線、霍爾電源和接地端連接到 J7。確?；魻?A、B 和 C 的順序正確。
- 將提供的 micro-USB 電纜連接到 LAUNCHXL-F280049C。
- 將 PVDD 和 GND 連接到連接器 J4。首次上電時，建議在 PVDD 電源上設置 300mA 低電流限制，以確保 EVM 正確連接。如果上電時沒有問題，則可以增大電流限制，以便根據您的電機規格提供電流。
- 按照軟件部分中的說明啟動 GUI。
