表 2-1 詳細介紹 EVM 上的所有跳線和開關及其功能。
| 跳線名稱 | 功能 |
|---|---|
| J19 | DVDDMEM09 源。已安裝繼承自 DVDD09導軌,未安裝由外部供電。 |
| J20 | 在 GPIOVDD 電平之間切換(1.8V 或1.2V) |
| J24 | 控制從 USB 或 FPGA 切換 ADC 和 LMK 通信。已安裝為 USB SPI,未安裝為 FPGA SPI |
| J25 | 控制來自 USB 或 FMC 的開關信號 GPIO0、GPIO1和 PDN-ADC。已安裝為 USB,未安裝為 FMC |
| J26+J27 | 協同工作以選擇要進入 ADC 的 GPIO。請參閱原理圖中的真值表。 |
| J30 | USB GPIO 方向,控制 USB -> ADC 電平位移的電平移位器。影響信號 RSTb_ADC_FT、PDN-ADC_FT、GPIO_MUX0_FT、GPIO_MUX1_FT。已安裝為 ADC 至 USB,未安裝為 USB 至 ADC。 |
| J34 | MGTREFCLK0 選擇多路復用器,用于選擇 FPGA JESD xcvr 參考時鐘來源,已安裝為 lmk,未安裝為 ADC |
| J38 | ADC SYSREF 輸入多路復用器,已安裝 sysref 來自外部 smp 連接器,未安裝 sysref 來自板載 lmk04828 |
| J40 | JESDCLKIN 多路復用器,已安裝 JESDCLKIN 來自 LMK,未安裝則來自外部 sma 連接器 |
| J45 | ADC 硬件復位輸入多路復用器,已安裝硬件從 USB 復位,未安裝硬件從 FMC 復位 |
| SW2 | 控制 ADC 的 GPIO0、GPIO1、GPIO14 和 GPIO15 的電平位移方向 |
| SW3 | 控制 ADC 的 GPIO20、GPIO21、GPIO22 和 GPIO23 的電平位移方向 |
| SW4 | 控制 ADC 的 GPIO16、GPIO17、GPIO18 和 GPIO19 的電平位移方向 |
| SW6 | 控制 I2C 線路的電平位移方向 |

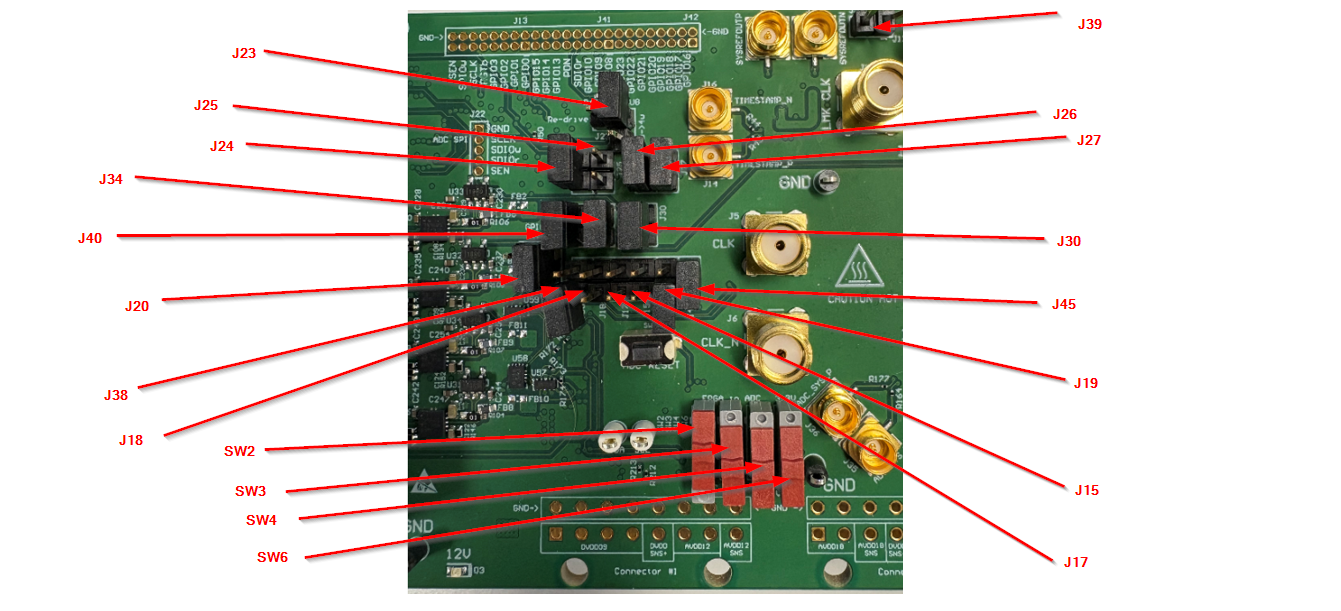

圖 2-5 顯示 EVM 上不同跳線和開關的所有位置。有關功能的完整列表,請參閱 EVM 跳線和開關列表。
圖 2-5 ADC3xRF72 EMV 跳線和開關位置
